Zylindrischer Schaft mit Spannfläche M12 x 1 | aus Werkzeugstahl | Linkslauf | Schaft 10 mm | Gesamtlänge 27 mm

ZYLINDRISCHER SCHAFT mit Spannfläche M12 x 1 von Cut360. Ausführung: Gesamtlänge 27 mm, Schaft 10 mm.

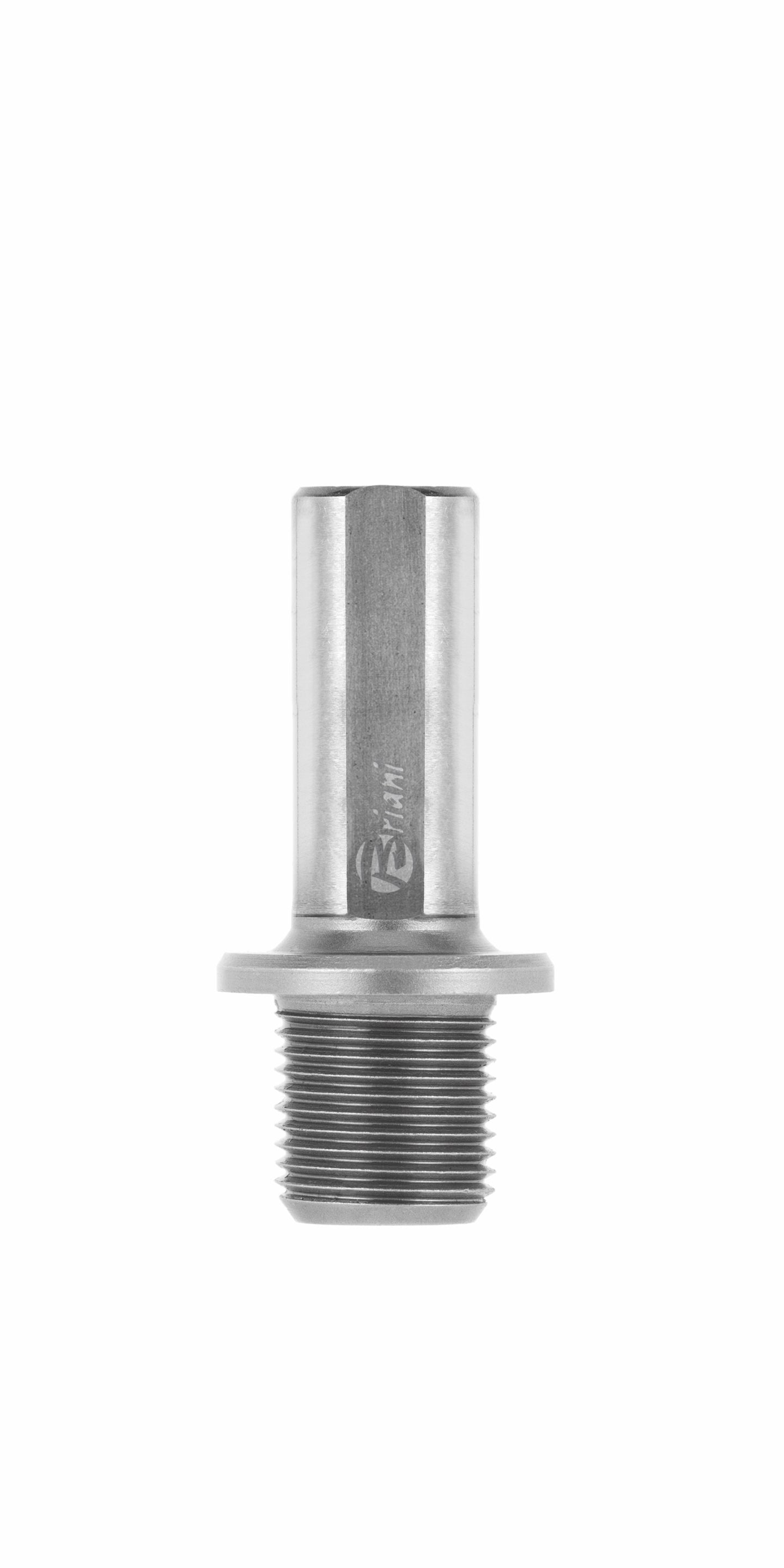

Wechselschaft mit angefräster Spannfläche und M12-x-1-Gewindeaufnahme, Ø 10 mm in 27 und 40 mm Länge. Für die Zylinderkopfbohrer der Serie 323.

• ADAPTER ZWISCHEN WERKZEUG UND MASCHINE: Zylindrischer Schaft mit Spannfläche M12 x 1 verbindet Werkzeug und Maschine, wenn Anschluss und Aufnahme nicht zusammenpassen.
• AUS WERKZEUGSTAHL GEFERTIGT: Massiver Stahlgrundkörper ohne Schneiden. Er überträgt Drehmoment und Rundlauf und nutzt sich deutlich langsamer ab als ein Schneidwerkzeug.
• PASSGENAUE ZUORDNUNG: Abgestimmt auf Zylinderkopfbohrer der Serie 323. Ein abweichender Anschluss passt nicht.

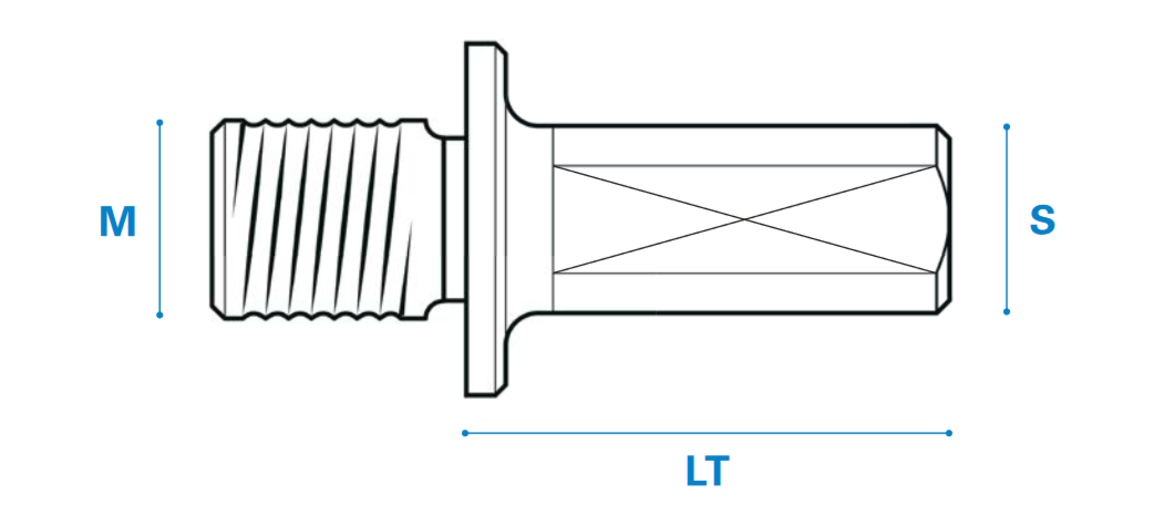

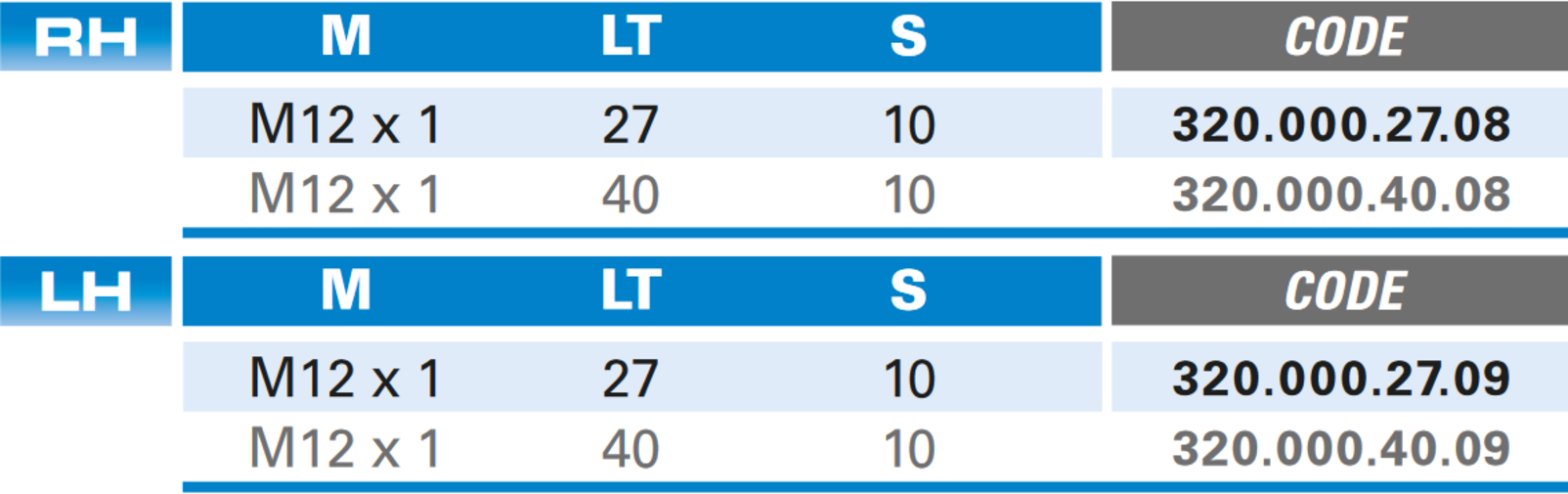

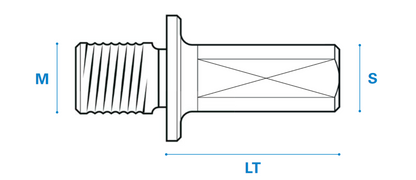

• TECHNISCHE DATEN & ABMESSUNGEN: Gesamtlänge 27 mm, Schaft 10 mm, Linkslauf. Artikelnummer 320.000.27.09, EAN 4044385333472.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Tischlerei und Industrie mit Bohrautomat. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Die Zylinderkopfbohrer der Serie 323 sind als Wechselschaftausführung gebaut – der Bohrkopf trägt ein M12-Gewinde, der Schaft wird separat gewählt. Die angefräste Spannfläche gibt der Klemmschraube eine plane Anlage, sodass der Schaft im Futter nicht durchrutscht. Zwei Längen für unterschiedlichen Überstand.

• Wechselschaftsystem 323 – Ein Bohrkopf, verschiedene Schaftlängen.
• Kein Durchrutschen – Die Spannfläche gibt der Klemmschraube plane Anlage.
• Rechts und links – Beide Drehrichtungen erhältlich.

Technische Daten

Produkteigenschaften

Häufige Fragen

Wofür brauche ich dieses Teil?
Es verbindet Werkzeug und Maschine, wenn Anschluss und Aufnahme nicht zusammenpassen. Ohne passende Aufnahme lässt sich das Werkzeug nicht spannen.

Welchen Anschluss hat die Maschinenseite?
Maschinenseitig 10 mm. Prüfen Sie vor der Bestellung, welches Maß Ihre Spannzange oder Spindel führt.

Woran erkenne ich, ob es zu meinem Werkzeug passt?
Entscheidend ist der Anschluss auf der Werkzeugseite. Gewinde beziehungsweise Durchmesser müssen exakt mit der Angabe in den technischen Daten übereinstimmen.

Ist das Teil ein Verschleißteil?
Es nutzt sich langsamer ab als ein Schneidwerkzeug. Ausgeschlagene Klemmflächen oder ein beschädigtes Gewinde kosten aber Rundlauf und sollten ersetzt werden.

Passt es zu einer bestimmten Serie?
Ja: Zylinderkopfbohrer der Serie 323.

Ersatzteile für dieses Werkzeug

• 902.050.10.TA – Befestigungsschraube
