Bohrer-Spannfutter 30° | aus Werkzeugstahl | Rechtslauf | Schaft M10/30° | Gesamtlänge 46 mm | Art. 301.040.00.08

BOHRER-SPANNFUTTER 30° von Cut360. Ausführung: Gesamtlänge 46 mm, Schaft M10/30°.

Spannfutter mit konischem M10/30°-Gewindeanschluss für Bohrer mit zylindrischem Schaft, Spannbereich 3 bis 10 mm. In Rechts- und Linkslauf erhältlich.

• ADAPTER ZWISCHEN WERKZEUG UND MASCHINE: Bohrer-Spannfutter 30° verbindet Werkzeug und Maschine, wenn Anschluss und Aufnahme nicht zusammenpassen.

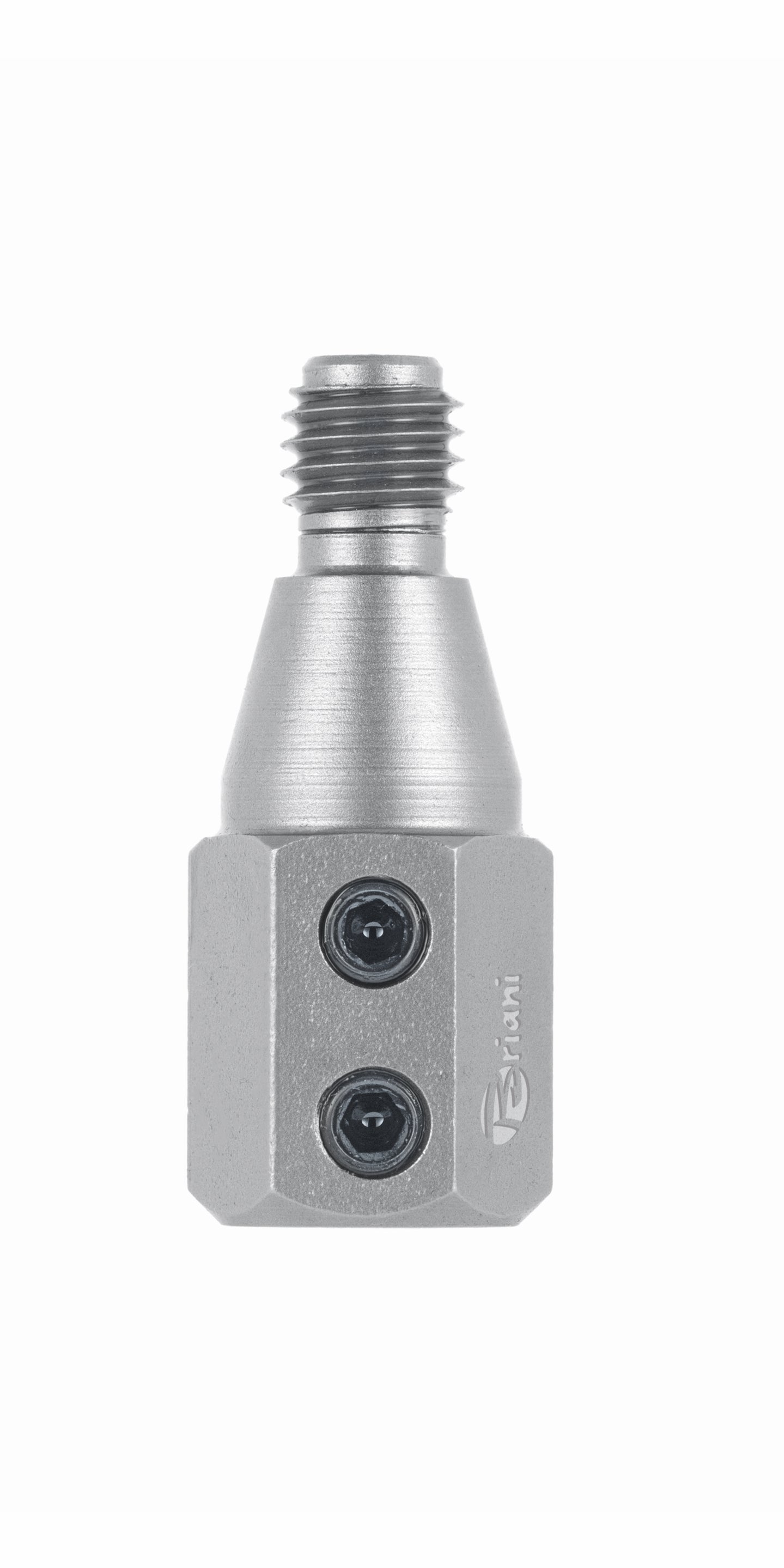

• AUS WERKZEUGSTAHL GEFERTIGT: Massiver Stahlgrundkörper ohne Schneiden. Er überträgt Drehmoment und Rundlauf und nutzt sich deutlich langsamer ab als ein Schneidwerkzeug.
• PASSGENAUE ZUORDNUNG: Abgestimmt auf Bohrer der Serien 306, 307, 312, 313, 339, 340. Ein abweichender Anschluss passt nicht.

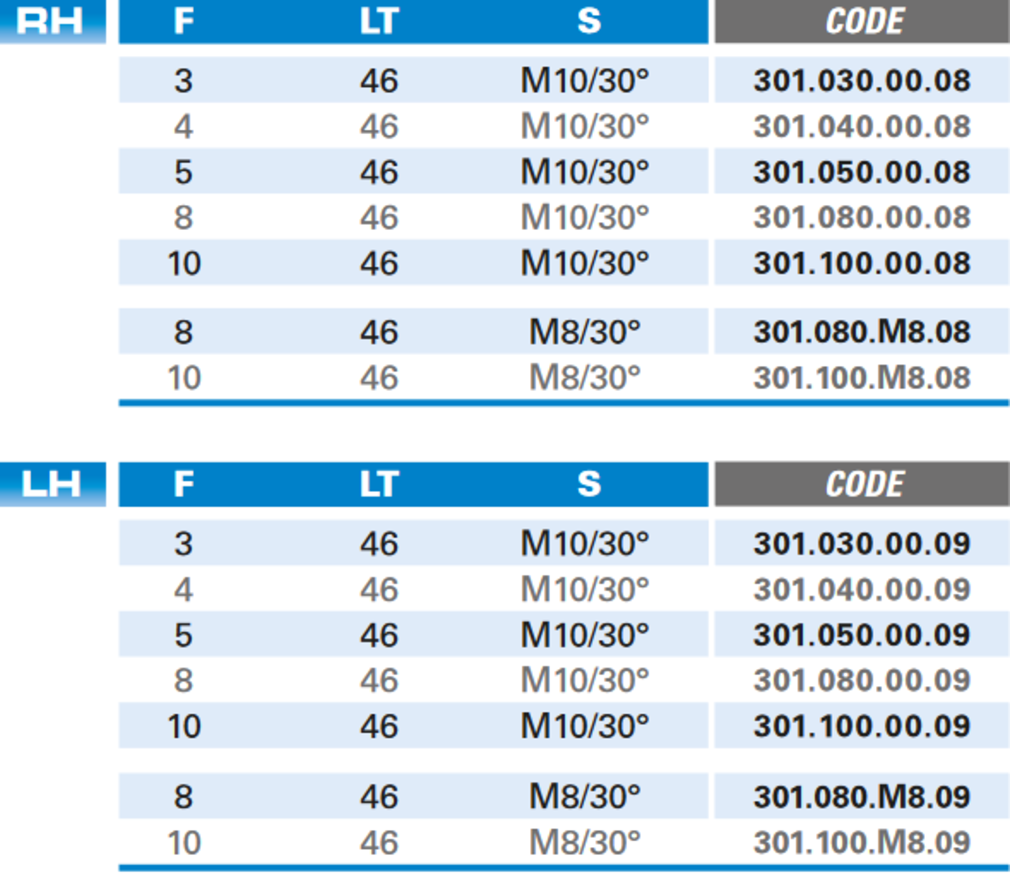

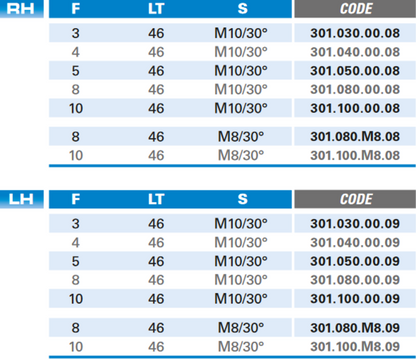

• TECHNISCHE DATEN & ABMESSUNGEN: Gesamtlänge 46 mm, Schaft M10/30°, Rechtslauf. Artikelnummer 301.040.00.08, EAN 4044385330242.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Industrie und Serienfertigung mit Bohrautomat. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

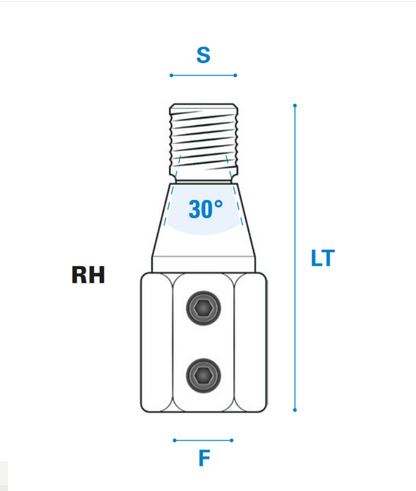

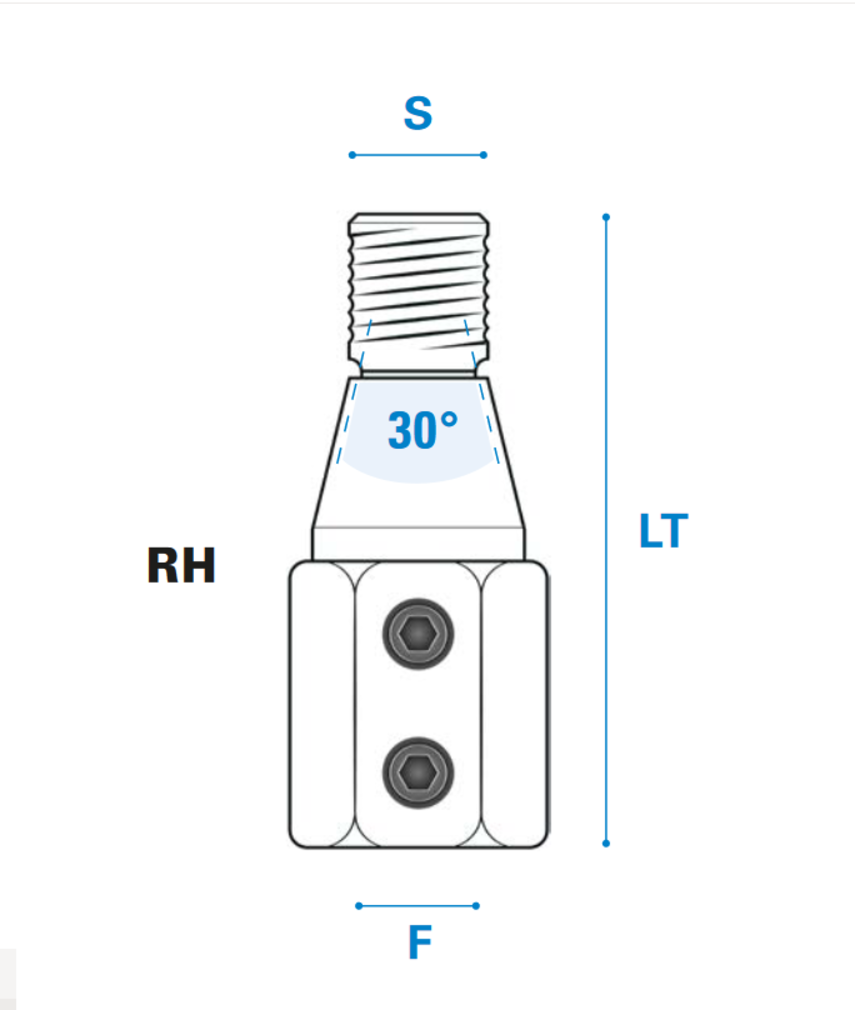

Reihenbohrautomaten arbeiten mit Gewindeaufnahmen, handelsübliche Bohrer haben einen Zylinderschaft. Das Spannfutter verbindet beides: Es wird in die Maschinenspindel geschraubt und nimmt den Bohrer über eine Klemmung auf. Der 30°-Konus zentriert dabei und nimmt Radialkräfte auf, was den Rundlauf verbessert. Passend zu den Bohrern der Serien 306, 307, 312, 313, 339 und 340.

• Zylinderschaft an Gewindespindel – Handelsübliche Bohrer im Bohrautomaten einsetzen.
• Besserer Rundlauf – Der 30°-Konus zentriert und nimmt Radialkräfte auf.

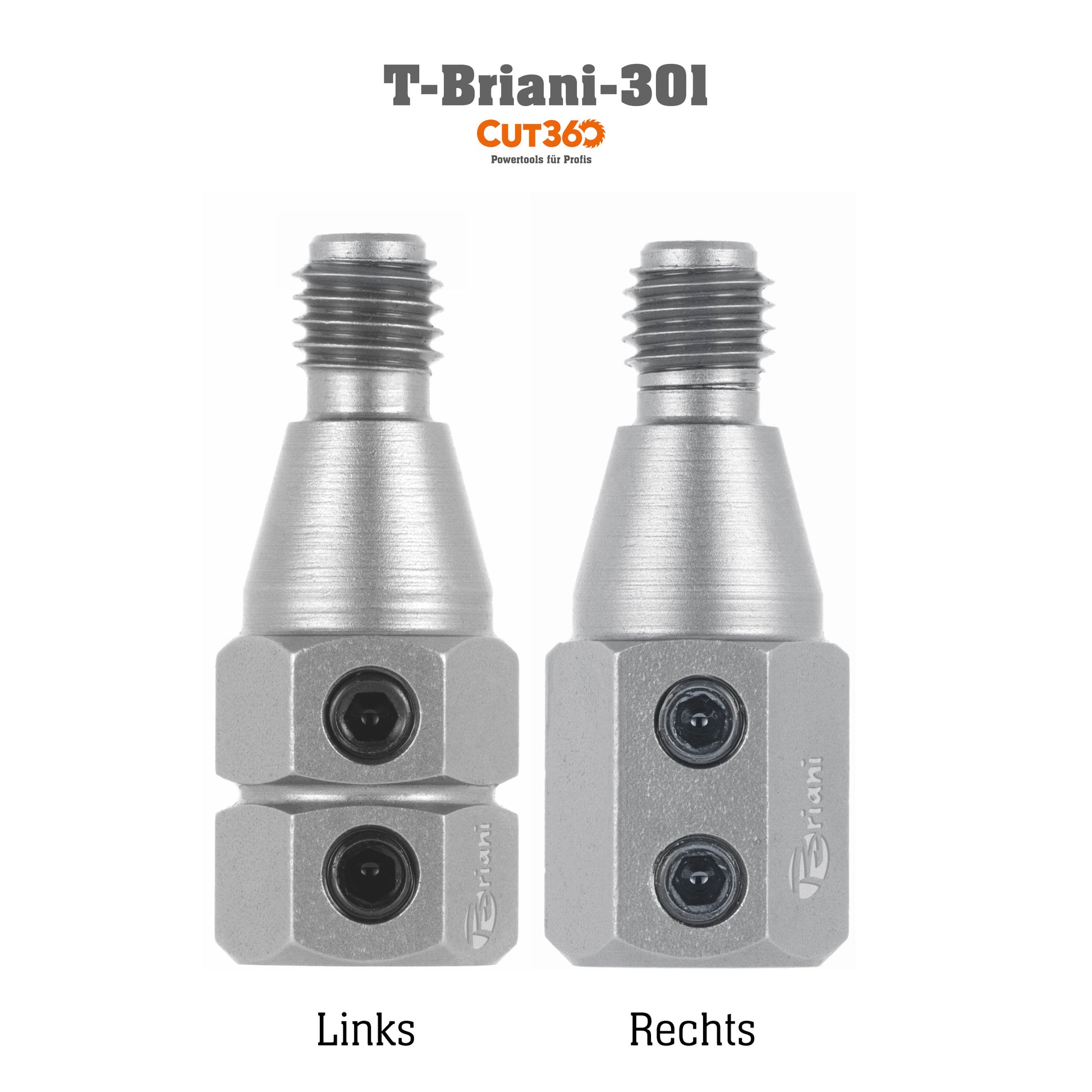

• Rechts und links – Beide Drehrichtungen für Spindeln mit wechselndem Lauf.

Technische Daten

Produkteigenschaften

Häufige Fragen

Wofür brauche ich dieses Teil?
Es verbindet Werkzeug und Maschine, wenn Anschluss und Aufnahme nicht zusammenpassen. Ohne passende Aufnahme lässt sich das Werkzeug nicht spannen.

Welchen Anschluss hat die Maschinenseite?
Maschinenseitig M10/30°. Prüfen Sie vor der Bestellung, welches Maß Ihre Spannzange oder Spindel führt.

Woran erkenne ich, ob es zu meinem Werkzeug passt?
Entscheidend ist der Anschluss auf der Werkzeugseite. Gewinde beziehungsweise Durchmesser müssen exakt mit der Angabe in den technischen Daten übereinstimmen.

Ist das Teil ein Verschleißteil?
Es nutzt sich langsamer ab als ein Schneidwerkzeug. Ausgeschlagene Klemmflächen oder ein beschädigtes Gewinde kosten aber Rundlauf und sollten ersetzt werden.

Passt es zu einer bestimmten Serie?
Ja: Bohrer der Serien 306, 307, 312, 313, 339, 340.

Ersatzteile für dieses Werkzeug

• 902.060.05.00 – Befestigungsschraube
