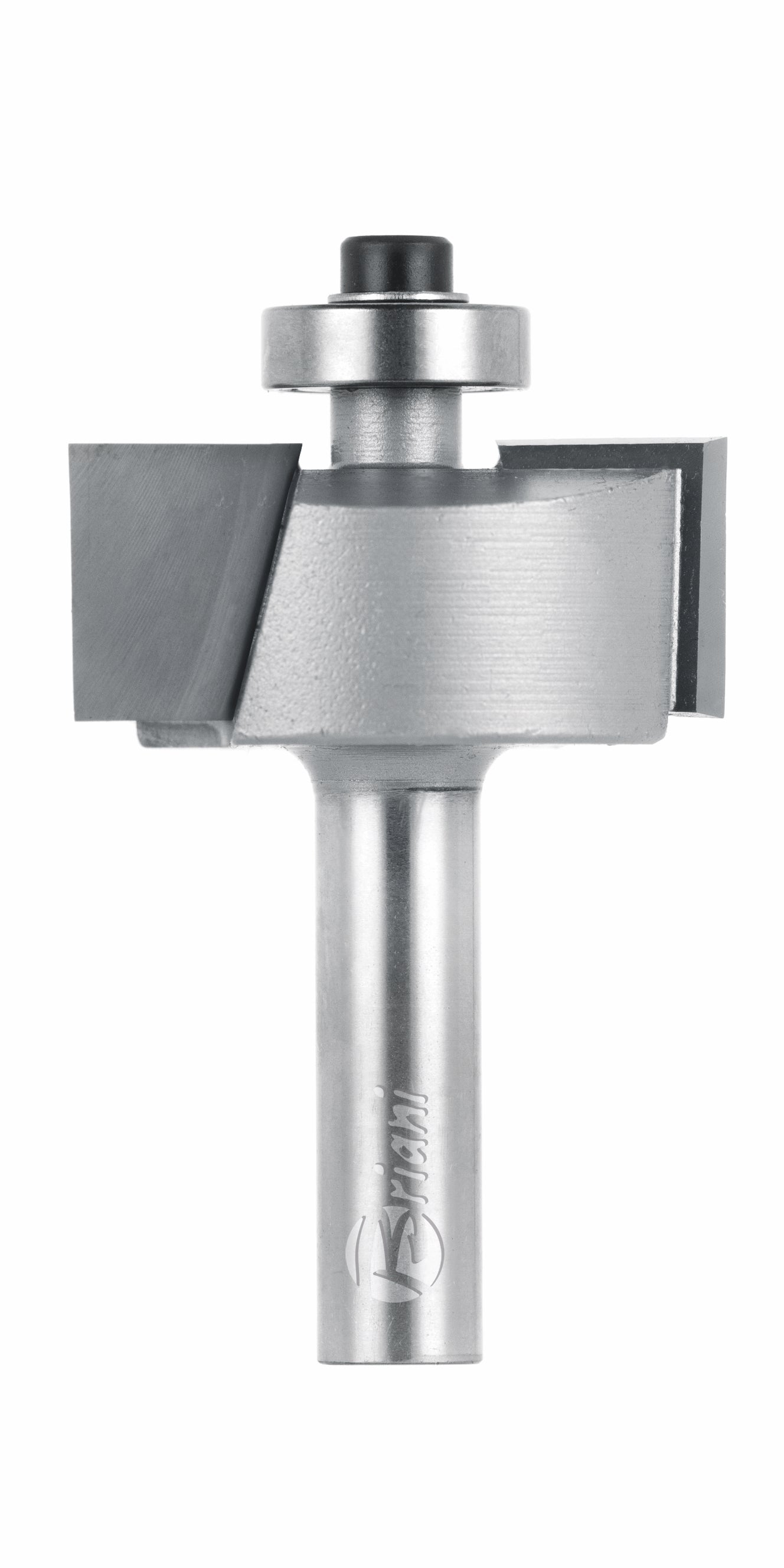

Falzfräser mit Kugellager | aus Hartmetall | Z2 Rechtslauf | Ø 32 mm | Schaft 6 x 30 mm | Arbeitslänge 13 mm x Gesamtlänge 55 mm

FALZFRÄSER MIT Kugellager von Cut360. Ausführung: Ø 32 mm, Arbeitslänge 13 mm, Gesamtlänge 55 mm, Schaft 6 x 30 mm.

Falzfräser mit festbestückten Hartmetallschneiden. Zwei Anlaufkugellager liegen bei, drei weitere sind optional erhältlich – damit deckt ein Werkzeug fünf Falzbreiten von 6,5 bis 12 mm ab.

• EIN FRÄSER, FÜNF FALZBREITEN: Die Falzbreite bestimmt das Anlaufkugellager, nicht der Fräser. Serienmäßig liegen zwei Lager bei: d 13 für B 9,5 mm und d 10 für B 11 mm. Mit dem optionalen Set kommen B 12, 8 und 6,5 mm dazu.
• FESTBESTÜCKTE HARTMETALLSCHNEIDEN: Kein Wendemessersystem, sondern hart aufgelötete HW-Schneiden. Sie laufen länger als eine Wendeplatte und werden beim Schleifdienst nachgeschärft, statt ersetzt zu werden.
• NACHSCHÄRFEN OHNE FOLGEN FÜR DEN FALZ: Beim Nachschärfen wird der Flugkreis geringfügig kleiner. Für die Falzbreite spielt das keine Rolle, weil sie über das Anlauflager bestimmt wird – das Werkzeug bleibt über viele Schärfzyklen maßhaltig.

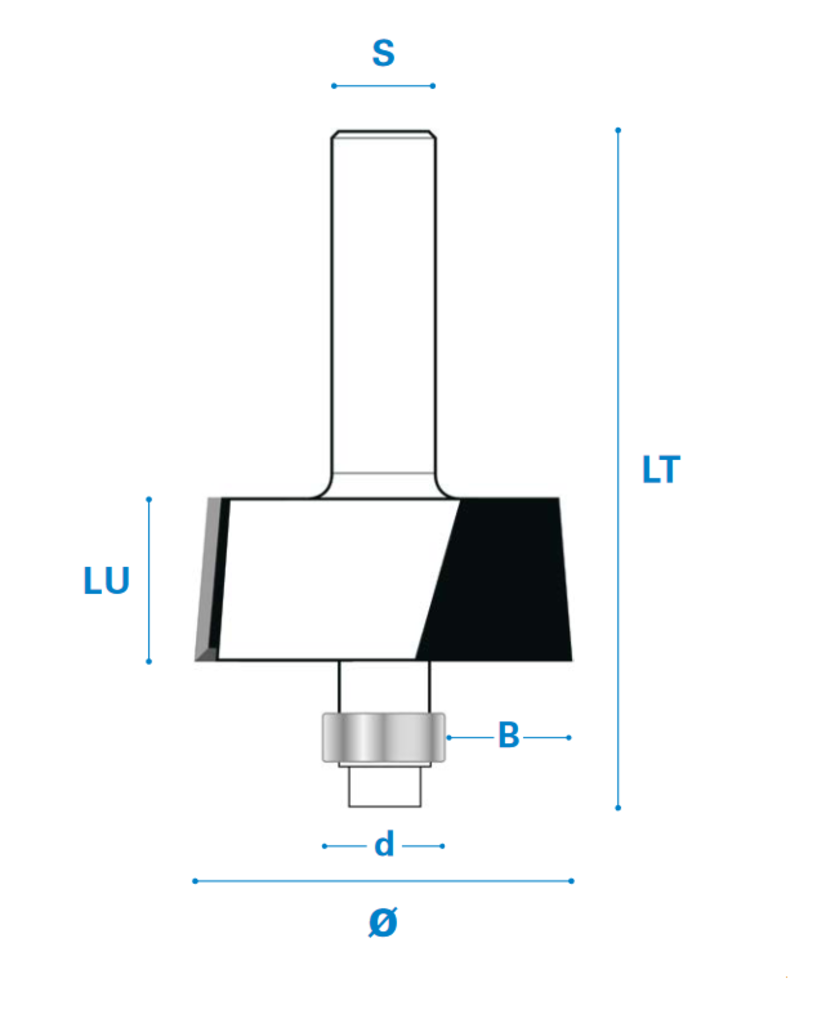

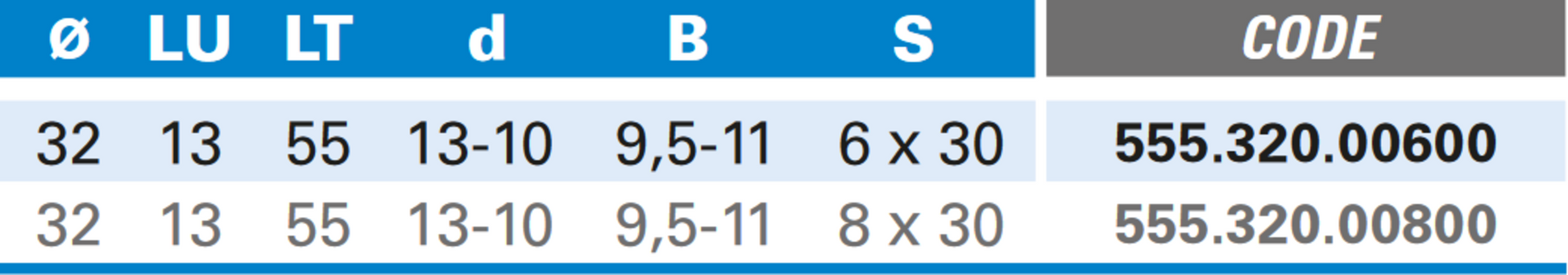

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 32 mm, Arbeitslänge 13 mm, Gesamtlänge 55 mm, Schaft 6 x 30 mm, Schneidenzahl 2, Rechtslauf, Falzbreite 9,5 bis 11 mm serienmäßig. Artikelnummer 555.320.00600, EAN 4044385326504.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 6-mm-Spannzange. Handvorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Falze für Rückwände, Glasleisten, Türfüllungen und Schubkastenböden. Das Anlaufkugellager läuft an der Werkstückkante und bestimmt, wie breit der Falz wird: Je größer der Lagerdurchmesser, desto schmaler der Falz. Die Falztiefe stellen Sie über die Höhe der Frässpindel ein.

Falzbreite über das Anlauflager

Die Rechnung dahinter ist einfach: Falzbreite = (Fräserdurchmesser − Lagerdurchmesser) ÷ 2. Bei Ø 32 mm und Lager d 13 mm ergibt das 9,5 mm.

Technische Daten

Produkteigenschaften

Häufige Fragen

Kann ich die Messer wenden?
Nein. Dieses Werkzeug hat keine Wendeplatten, sondern festbestückte Hartmetallschneiden. Wenn sie stumpf sind, werden sie beim Schleifdienst nachgeschärft. Wenn Sie ein Wendemessersystem suchen, ist der Falzfräser mit Kugellager und Wendemesser die passende Alternative.

Wie ändere ich die Falzbreite?
Über das Anlaufkugellager. Serienmäßig liegen d 13 für B 9,5 mm und d 10 für B 11 mm bei. Mit dem optionalen Lager-Set 904.555.05.03 kommen d 8, d 16 und d 19 hinzu und damit B 12, 8 und 6,5 mm.

Wie tief wird der Falz?
Die Falztiefe stellen Sie über die Frästiefe ein, maximal bis zur Arbeitslänge von 13 mm. Die Breite kommt vom Lager, die Tiefe von der Maschine.

Wird der Fräser beim Nachschärfen kleiner?
Der Flugkreis nimmt minimal ab. Auf die Falzbreite wirkt sich das nicht aus, weil die vom Lager bestimmt wird. Nach mehreren Schärfzyklen kann eine Feinkorrektur der Frästiefe nötig werden.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Ersatzteile für dieses Werkzeug

• 904.130.05.00 – Anlaufkugellager Ø13/5 H4 – ergibt Falzbreite 9,5 mm
• 904.100.05.00 – Anlaufkugellager Ø10/5 H4 – ergibt Falzbreite 11 mm
• 905.030.07.05 – Sicherungsring d3,2 D7 S0,5
• 902.030.06.00 – Befestigungsschraube Innensechskant 2,5, M3x6

Optional

• 904.555.05.03 – Kugellager-Set d8, d16 und d19 – ergibt Falzbreite 12, 8 und 6,5 mm
• 903.025.00.00 – Schlüssel Innensechskant 2,5
