WPL - Hohlkehlfräser mit Wechselplatten und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 15 mm | Ø 49 mm | Schaft 12 x 40 mm | Arbeitslänge 23 mm x Gesamtlänge 71 mm

HOHLKEHLFRÄSER MIT Wechselplatten und Kugellager von Cut360. Ausführung: Ø 49 mm, Arbeitslänge 23 mm, Gesamtlänge 71 mm, Schaft 12 x 40 mm.

Hohlkehlfräser mit auswechselbaren Radiusplatten und Anlaufkugellager, große Radien 10, 12 und 15 mm.

• WENDEMESSER & KONSTANTE KONTUR: Der Radius sitzt im auswechselbaren Wendemesser, nicht im Grundkörper.
• EIN GRUNDKÖRPER, MEHRERE RADIEN: Für einen anderen Radius wird nur das Messer getauscht. Das spart mehrere separate Fräser im Frästisch.

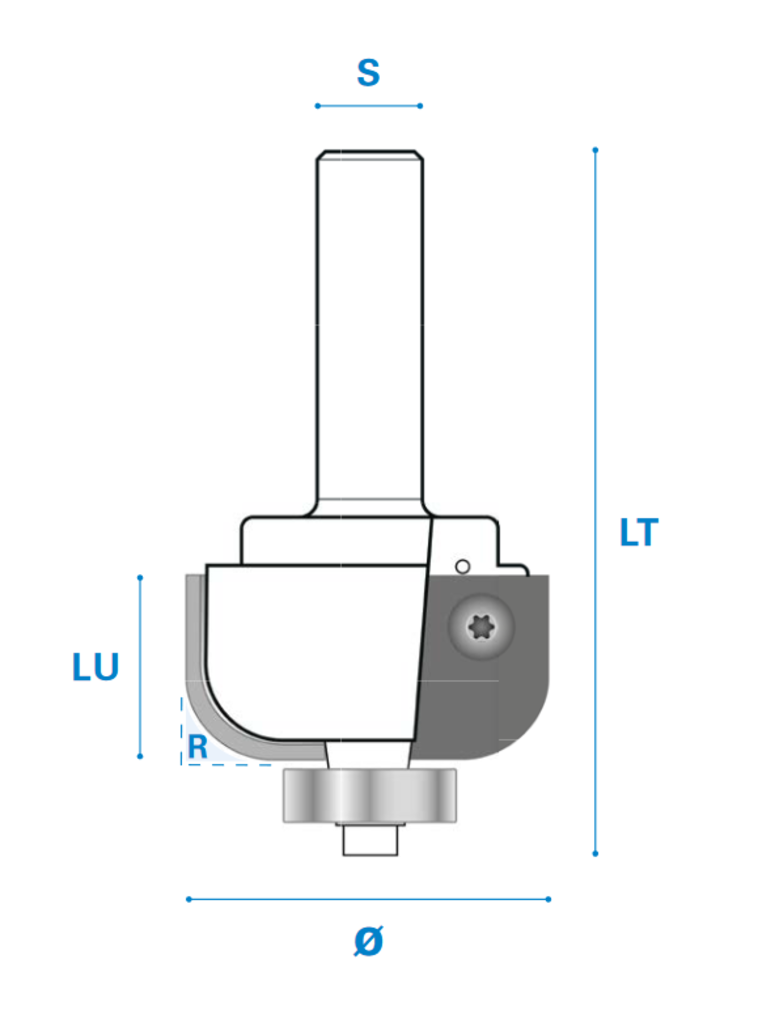

• TECHNISCHE DATEN & ABMESSUNGEN: Radius 15 mm, Ø 49 mm, Arbeitslänge 23 mm, Gesamtlänge 71 mm, Schaft 12 x 40 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 587.150.01200, EAN 4044385327143.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Tischlerei und Industrie mit 8- oder 12-mm-Spannzange. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Die Hohlkehle ist die nach innen gewölbte Gegenform zur Abrundung. Sie dient als Griffmulde, als Zierprofil oder als weicher Übergang zwischen zwei Flächen. Der Radius bestimmt, wie tief und wie weit die Kehle ausfällt – weil die Kontur aus der Schneidform kommt, ist sie über die gesamte Länge gleich. Die Kontur sitzt in der Wechselplatte, nicht im Grundkörper – für einen anderen Radius wird nur die Platte getauscht. Das Anlaufkugellager rollt an der Werkstückkante oder an einer Schablone ab und hält den Fräser auf konstantem Abstand. Zugleich begrenzt es die Schnitttiefe, sodass die Schneiden nicht zu tief eindringen. Weil es frei mitdreht statt starr am Holz zu reiben, entstehen weder Brandspuren noch Druckstellen, und ein Parallelanschlag ist überflüssig. Ein Eintauchen in die Fläche ist nicht möglich – das Werkzeug arbeitet an der Kante.

• Große Hohlkehlen – 10 bis 15 mm Radius für Griffmulden und kräftige Zierprofile.
• Ein Grundkörper, drei Radien – Plattenwechsel statt drei separater Fräser.
• Kugellagergeführt – Konstanter Abstand zur Kante, auch an gebogenen Konturen.

Technische Daten

Produkteigenschaften

Häufige Fragen

Was bewirkt der Radius?
Der Radius 15 mm legt die Größe der Hohlkehle fest: Die Kehle wird 15 mm tief und 15 mm breit in die Kante gefräst. Kleine Radien ergeben eine feine Zierrille, große eine spürbare Griffmulde.

Kann ich mit dem Fräser eintauchen?
Nein. Das Anlaufkugellager begrenzt die Schnitttiefe und führt den Fräser an der Kante entlang – ein Ansetzen mitten in der Fläche ist damit nicht möglich.

Wozu dient das Anlaufkugellager?
Es rollt an der vorhandenen Werkstückkante oder an einer Schablone ab und begrenzt die Schnitttiefe. Weil es frei mitdreht statt zu reiben, bleiben Brandspuren und Druckstellen aus – und ein Parallelanschlag ist nicht nötig.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 12 x 40 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Ersatzteile für dieses Werkzeug

• 901.587.10.CV – Wendemesser
• 901.587.12.CV – Wendemesser
• 901.587.15.CV – Wendemesser
• 904.190.06.00 – Anlaufkugellager
• 902.040.06.58 – Befestigungsschraube
• 902.040.06.90 – Befestigungsschraube
• 905.040.09.08 – Zubehör
• 902.040.08.00 – Befestigungsschraube
• 903.150.00.00 – Montagewerkzeug
• 903.030.00.00 – Montagewerkzeug

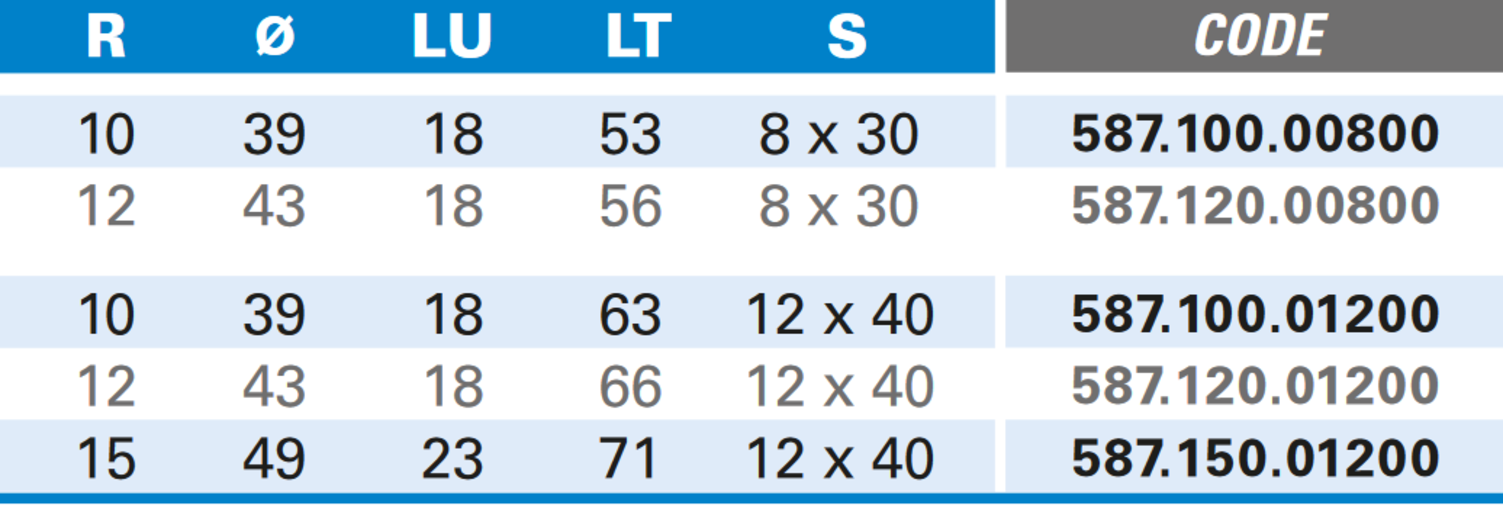

Weitere Ausführungen

• WPL - Hohlkehlfräser mit Wechselplatten und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 12 mm | Ø 43 mm | Schaft 8 x 30 mm | Arbeitslänge 18 mm x Gesamtlänge 56 mm
• WPL - Hohlkehlfräser mit Wechselplatten und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 12 mm | Ø 43 mm | Schaft 12 x 40 mm | Arbeitslänge 18 mm x Gesamtlänge 66 mm
• WPL - Hohlkehlfräser mit Wechselplatten und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 10 mm | Ø 39 mm | Schaft 8 x 30 mm | Arbeitslänge 18 mm x Gesamtlänge 53 mm
• WPL - Hohlkehlfräser mit Wechselplatten und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 10 mm | Ø 39 mm | Schaft 12 x 40 mm | Arbeitslänge 18 mm x Gesamtlänge 63 mm
