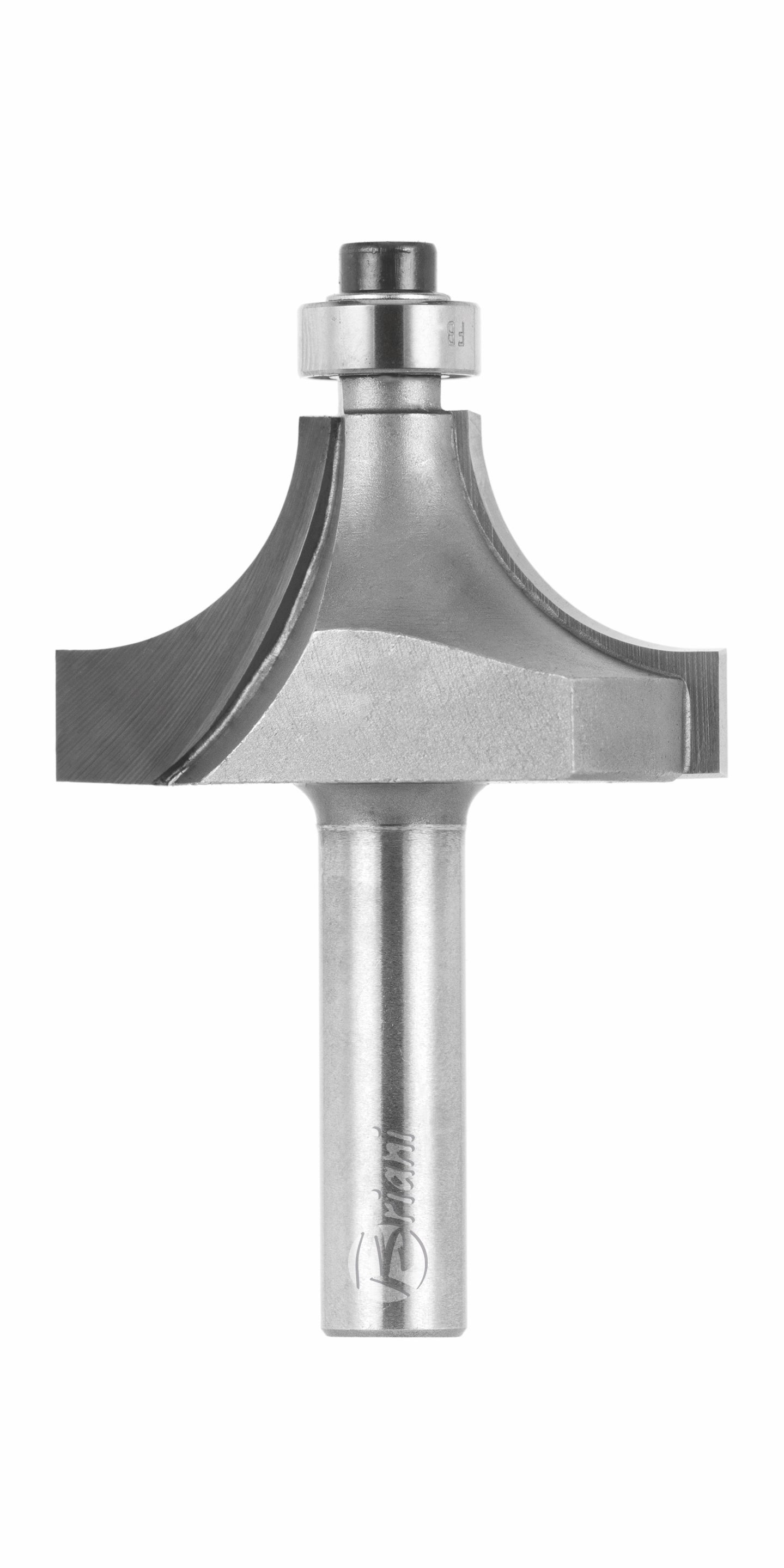

Viertelstabfräser mit Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 20 mm | Ø 54 mm | Schaft 8 x 30 mm | Arbeitslänge 26 mm x Gesamtlänge 70 mm

VIERTELSTABFRÄSER MIT Kugellager von Cut360. Ausführung: Ø 54 mm, Arbeitslänge 26 mm, Gesamtlänge 70 mm, Schaft 8 x 30 mm.

Viertelstabfräser mit Anlaufkugellager in den Radien 2 bis 12,7 mm. Das Lager führt den Fräser an der Werkstückkante entlang.

• ANLAUFKUGELLAGER ALS FÜHRUNG: Das Lager rollt an der Werkstückkante ab, begrenzt die Schnitttiefe und dreht frei mit – kein Parallelanschlag nötig, keine Brandspuren, auch an gebogenen Konturen gleichmäßig.
• KEIN EINTAUCHEN: Das Anlaufkugellager begrenzt die Schnitttiefe und führt an der Kante. Ein Ansetzen mitten in der Fläche ist damit nicht möglich.

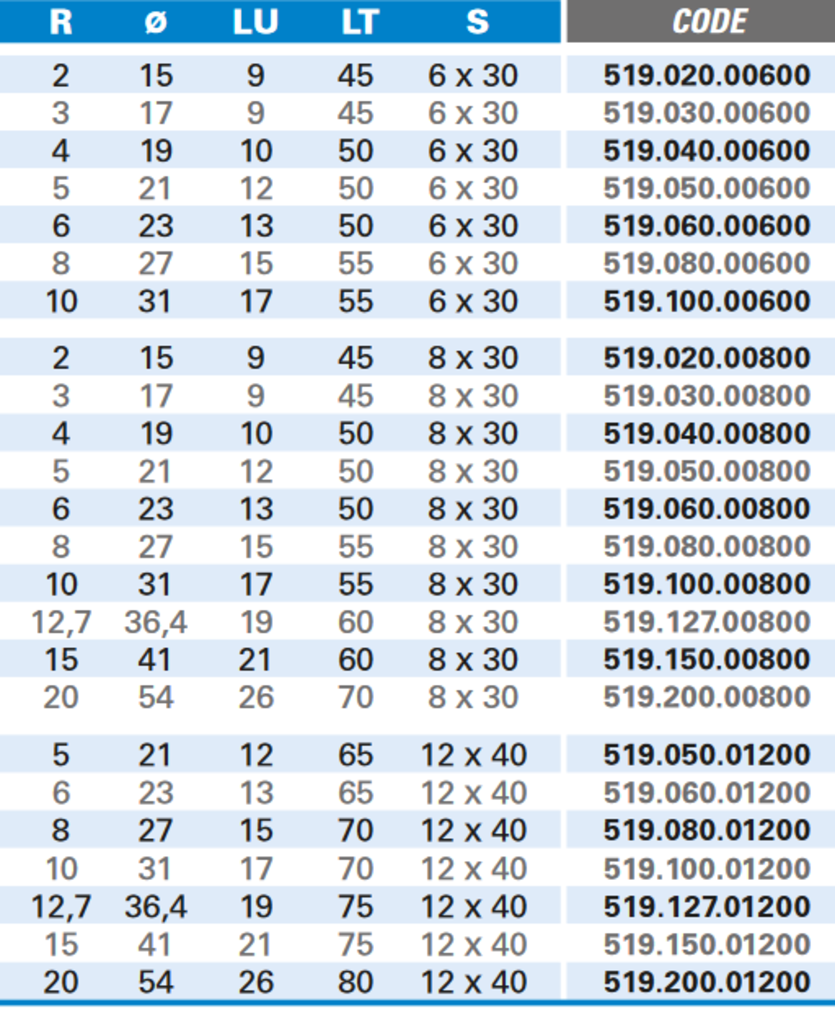

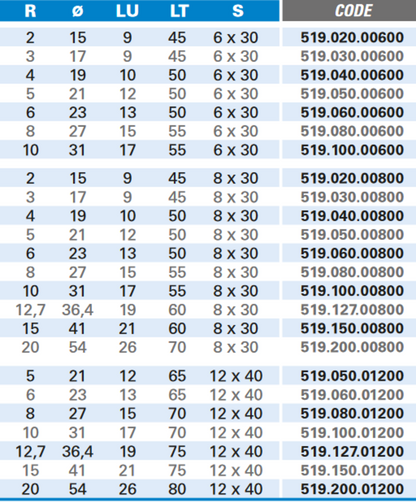

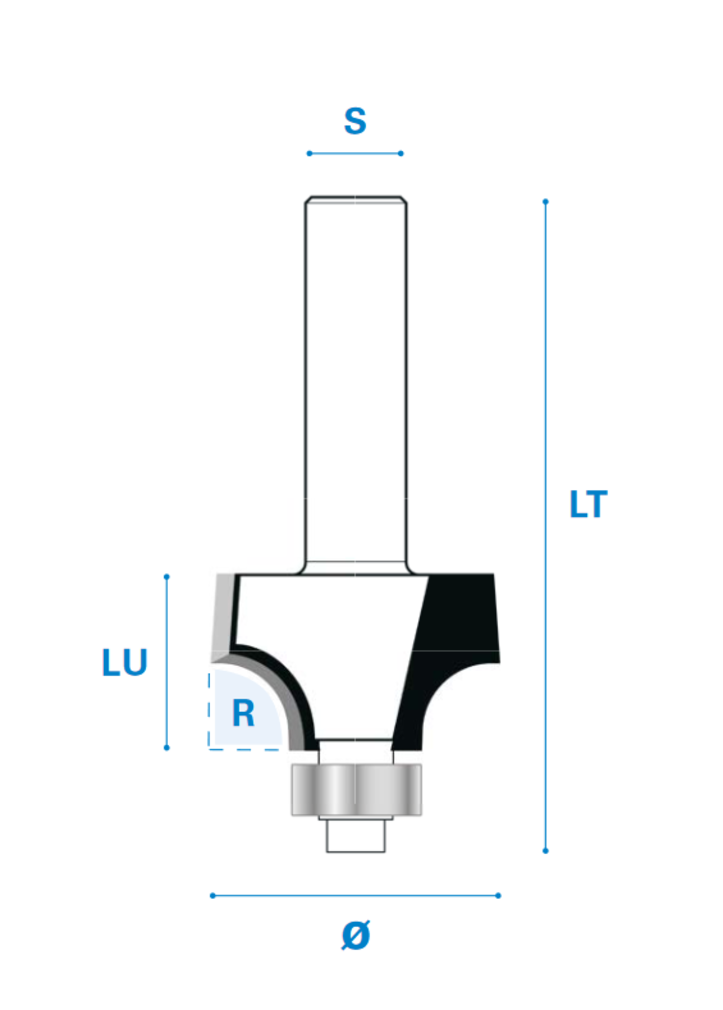

• TECHNISCHE DATEN & ABMESSUNGEN: Radius 20 mm, Ø 54 mm, Arbeitslänge 26 mm, Gesamtlänge 70 mm, Schaft 8 x 30 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 519.200.00800, EAN 4044385325071.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Tischlerei und Schreinerei mit 6- oder 8-mm-Spannzange. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Der Viertelstab bricht die scharfe Kante zu einem Viertelkreis. Das nimmt der Kante die Verletzungsgefahr, macht sie druckfester gegen Stoßschäden und verbessert die Haftung von Lack und Öl, weil die Beschichtung an einer Rundung nicht abreißt. Der Radius bestimmt, wie stark die Kante gerundet wird. Das Anlaufkugellager rollt an der bereits vorhandenen Werkstückkante oder an einer Schablone ab. Es hält den Fräser auf konstantem Abstand und begrenzt zugleich die Schnitttiefe, sodass die Messer nicht zu tief eindringen können. Weil das Lager frei mitdreht statt starr am Holz zu reiben, entstehen weder Brandspuren noch Druckstellen. Ein Parallelanschlag ist damit überflüssig – auch an gebogenen Konturen bleibt das Profil gleichmäßig. Ein Eintauchen in die Fläche ist nicht möglich, das Werkzeug arbeitet ausschließlich an der Kante.

• Möbel- und Tischkanten – Angenehm in der Hand, kein Absplittern an der Kante.
• Objekt- und Kindermöbel – Gerundete Kanten sind in vielen Ausschreibungen Pflicht.
• Vorbereitung zum Lackieren – Lack zieht sich von scharfen Kanten zurück, von Rundungen nicht.

Technische Daten

Produkteigenschaften

Häufige Fragen

Was bewirkt der Radius?
Der Radius 20 mm ist der Krümmungsradius der Abrundung: Die Kante wird 20 mm tief und 20 mm breit als Viertelkreis weggenommen. Kleine Radien wirken dezent und schützen die Kante leicht, größere machen sie spürbar weicher und griffiger.

Kann ich damit auch Rundstäbe herstellen?
Ja. Wird die Kante rundum gefräst, entsteht ein Rundstab mit dem doppelten Radius – hier 40 mm Durchmesser.

Kann ich mit dem Fräser eintauchen?
Nein. Das Anlaufkugellager begrenzt die Schnitttiefe und führt den Fräser an der Kante entlang – ein Ansetzen mitten in der Fläche ist damit nicht möglich.

Wozu dient das Anlaufkugellager?
Es rollt an der vorhandenen Werkstückkante oder an einer Schablone ab und begrenzt die Schnitttiefe. Weil es frei mitdreht statt zu reiben, bleiben Brandspuren und Druckstellen aus – und ein Parallelanschlag ist nicht nötig.

Wie ist das Lager auf das Profil abgestimmt?
Der Lagerdurchmesser entspricht dem Grundmaß der Schneide. Das Lager läuft auf der geraden Kante, während die Schneiden daneben die Rundung formen – die Abrundung schließt dadurch bündig an die Fläche an.

Ersatzteile für dieses Werkzeug

• 904.100.05.00 – Anlaufkugellager
• 904.130.05.00 – Anlaufkugellager
• 905.030.07.05 – Zubehör
• 902.030.06.00 – Befestigungsschraube
• 903.025.00.00 – Montagewerkzeug
