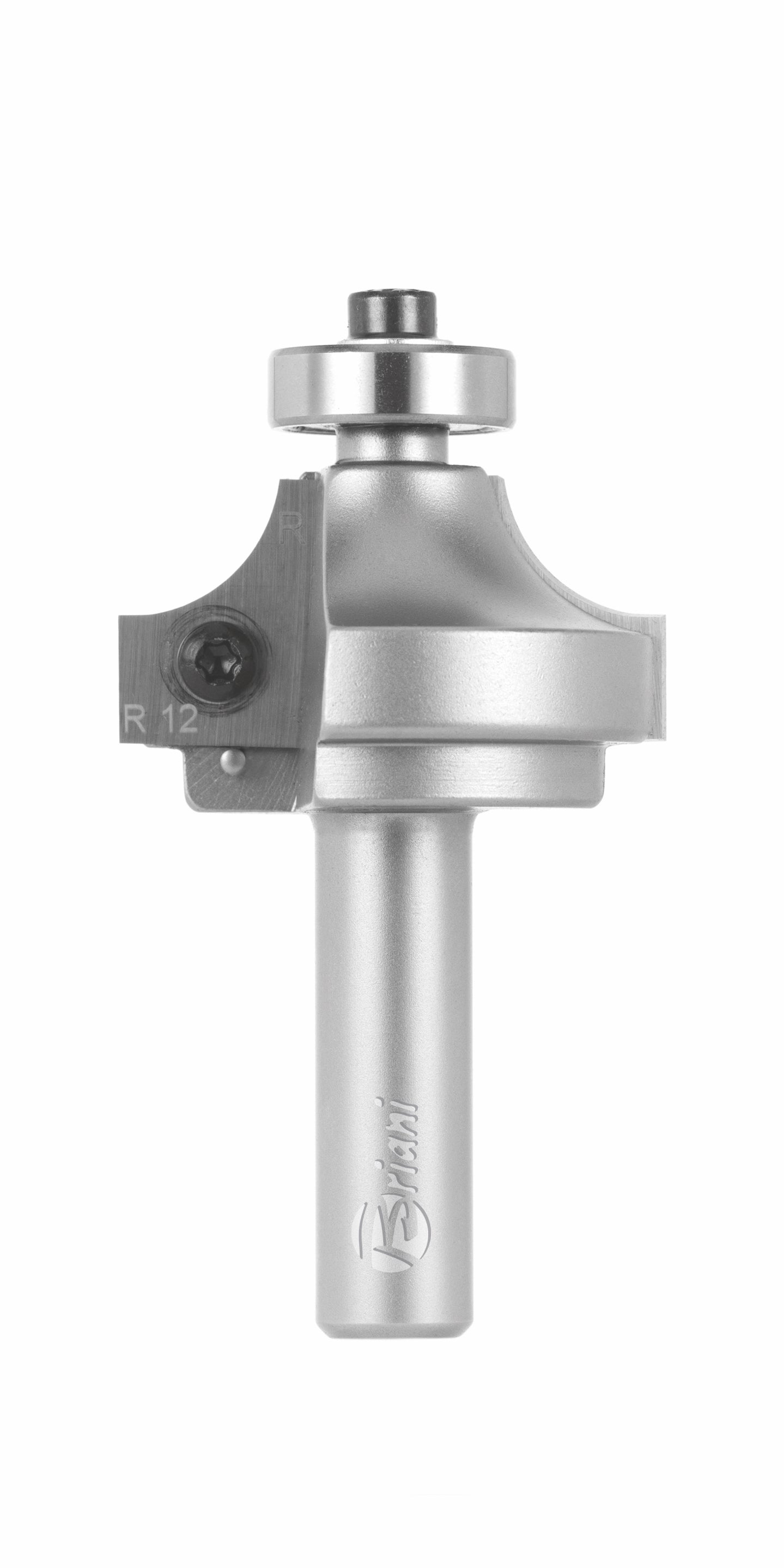

WPL - Viertelstabfräser mit Wechselplatten und Kugellager | aus Hartmetall | Z2 Rechtslauf | Radius 12 mm | Ø 43 mm | Schaft 8 x 30 mm | Arbeitslänge 20 mm x Gesamtlänge 70 mm

VIERTELSTABFRÄSER MIT Wechselplatten und Kugellager von Cut360. Ausführung: Ø 43 mm, Arbeitslänge 20 mm, Gesamtlänge 70 mm, Schaft 8 x 30 mm.

Viertelstabfräser mit auswechselbaren Radiusplatten und Anlaufkugellager, große Radien 10, 12 und 15 mm.

• WENDEMESSER & KONSTANTE KONTUR: Der Radius sitzt im auswechselbaren Wendemesser, nicht im Grundkörper.
• EIN GRUNDKÖRPER, MEHRERE RADIEN: Für einen anderen Radius wird nur das Messer getauscht. Das spart mehrere separate Fräser im Frästisch.

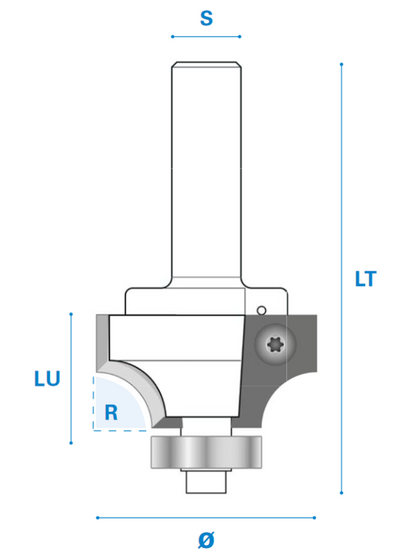

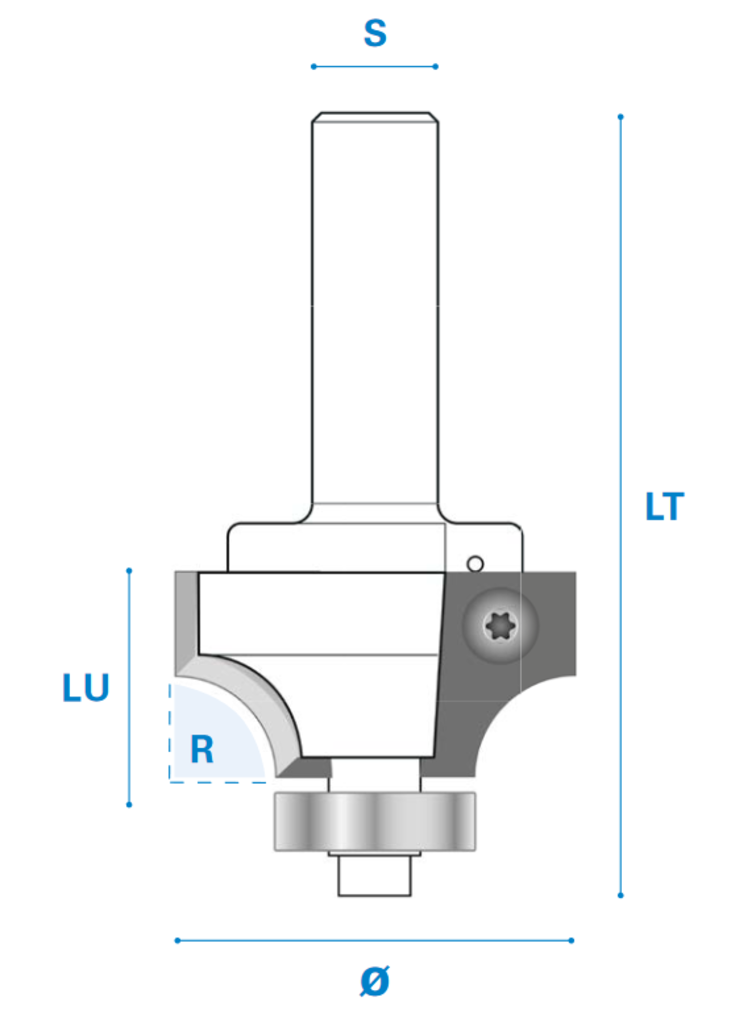

• TECHNISCHE DATEN & ABMESSUNGEN: Radius 12 mm, Ø 43 mm, Arbeitslänge 20 mm, Gesamtlänge 70 mm, Schaft 8 x 30 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 586.120.00800, EAN 4044385327075.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Tischlerei und Industrie mit 8- oder 12-mm-Spannzange. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Der Viertelstab bricht die scharfe Kante zu einem Viertelkreis. Das nimmt der Kante die Verletzungsgefahr, macht sie druckfester gegen Stoßschäden und verbessert die Haftung von Lack und Öl, weil die Beschichtung an einer Rundung nicht abreißt. Der Radius bestimmt, wie stark die Kante gerundet wird. Die Rundung sitzt in der Wechselplatte, nicht im Grundkörper – für einen anderen Radius wird nur die Platte getauscht. Das Anlaufkugellager rollt an der Werkstückkante oder an einer Schablone ab und hält den Fräser auf konstantem Abstand. Zugleich begrenzt es die Schnitttiefe, sodass die Schneiden nicht zu tief eindringen. Weil es frei mitdreht statt starr am Holz zu reiben, entstehen weder Brandspuren noch Druckstellen, und ein Parallelanschlag ist überflüssig. Ein Eintauchen in die Fläche ist nicht möglich – das Werkzeug arbeitet an der Kante.

• Große Radien – 10 bis 15 mm für kräftig gerundete Kanten an Tischplatten und Fronten.
• Ein Grundkörper, drei Radien – Plattenwechsel statt drei separater Fräser.
• Kugellagergeführt – Konstanter Abstand zur Kante, auch an gebogenen Konturen.

Technische Daten

Produkteigenschaften

Häufige Fragen

Was bewirkt der Radius?
Der Radius 12 mm ist der Krümmungsradius der Abrundung: Die Kante wird 12 mm tief und 12 mm breit als Viertelkreis weggenommen. Kleine Radien wirken dezent und schützen die Kante leicht, größere machen sie spürbar weicher und griffiger.

Kann ich mit dem Fräser eintauchen?
Nein. Das Anlaufkugellager begrenzt die Schnitttiefe und führt den Fräser an der Kante entlang – ein Ansetzen mitten in der Fläche ist damit nicht möglich.

Wozu dient das Anlaufkugellager?
Es rollt an der vorhandenen Werkstückkante oder an einer Schablone ab und begrenzt die Schnitttiefe. Weil es frei mitdreht statt zu reiben, bleiben Brandspuren und Druckstellen aus – und ein Parallelanschlag ist nicht nötig.

Wie ist das Lager auf das Profil abgestimmt?
Der Lagerdurchmesser entspricht dem Grundmaß der Schneide. Das Lager läuft auf der geraden Kante, während die Schneiden daneben die Rundung formen – die Abrundung schließt dadurch bündig an die Fläche an.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 8 x 30 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Ersatzteile für dieses Werkzeug

• 901.586.10.CO – Wendemesser
• 901.586.12.CO – Wendemesser
• 901.586.15.CO – Wendemesser
• 904.190.06.00 – Anlaufkugellager
• 902.040.06.58 – Befestigungsschraube
• 902.040.06.90 – Befestigungsschraube
• 905.040.09.08 – Zubehör
• 902.040.08.00 – Befestigungsschraube
• 903.150.00.00 – Montagewerkzeug
• 903.030.00.00 – Montagewerkzeug
