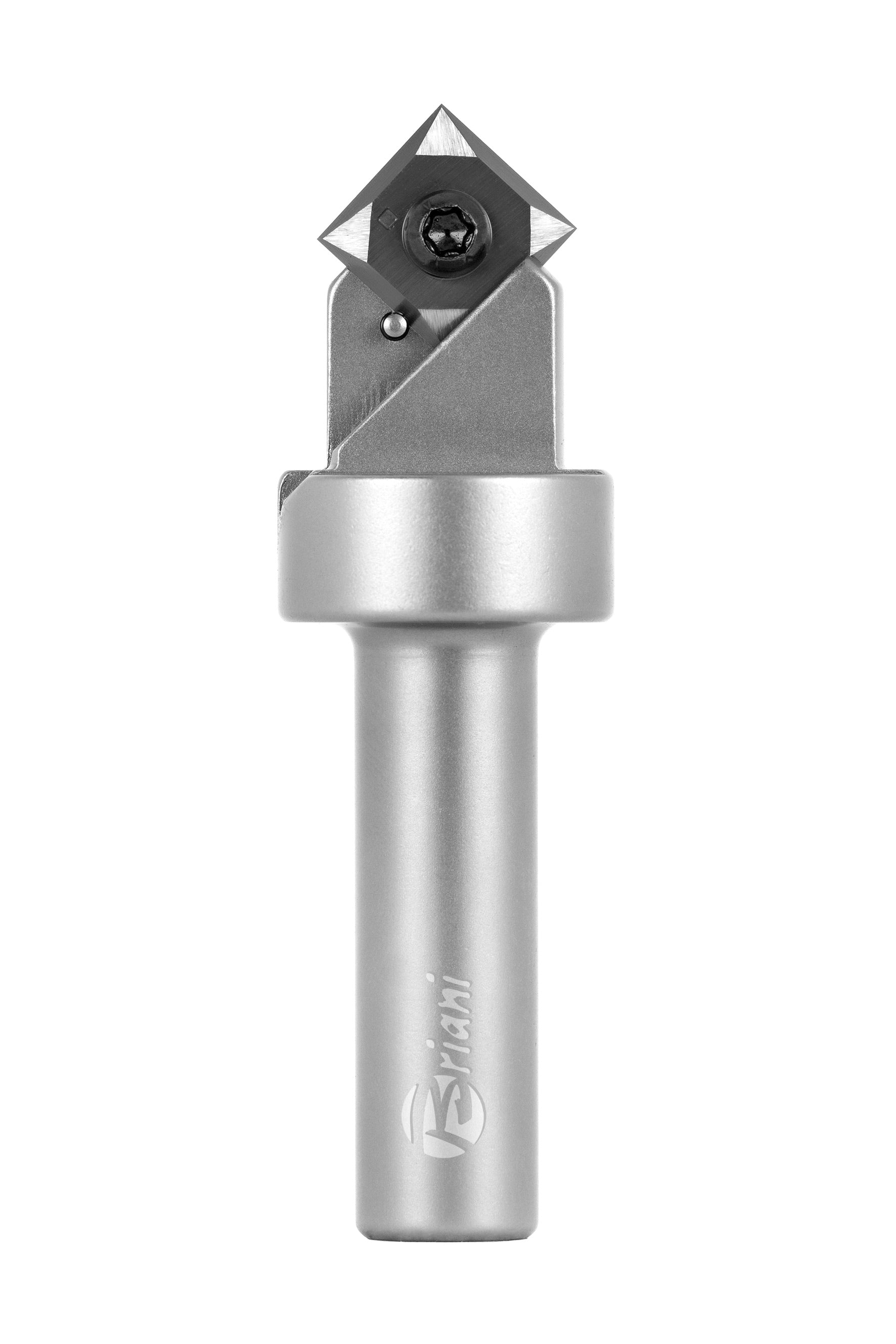

WPL - V-Nut-, Folding- und Schriftenfräser 92° | aus Hartmetall | Z1 Rechtslauf | Ø 17 mm | Schaft 20 x 50 mm | Arbeitslänge 8,3 mm x Gesamtlänge 83 mm

V-NUT-, FOLDING- und Schriftenfräser von Cut360. Ausführung: Ø 17 mm, Arbeitslänge 8,3 mm, Gesamtlänge 83 mm, Schaft 20 x 50 mm.

V-Nutfräser mit 92°-Wendeplatten zum Fräsen von V-Nuten und Ziernuten, ebenso als Schriftenfräser verwendbar. Auch zum Anfasen von Harthölzern und Plattenwerkstoffen geeignet.

• WENDEPLATTENTECHNOLOGIE & PRÄZISION: V-Nut-, Folding- und Schriftenfräser mit auswechselbaren Wendemessern – schneidet am Umfang und an der Stirn und bleibt über die gesamte Standzeit maßhaltig.
• KEIN NACHSCHÄRFEN & KONSTANTER DURCHMESSER: Ist eine Schneide stumpf, wird das Messer gedreht oder getauscht. Der Fräsdurchmesser bleibt exakt erhalten, die Maschineneinstellung geht nicht verloren.
• DAUEREINSATZ & WIRTSCHAFTLICHKEIT: Im Serienbetrieb günstiger als ein Vollwerkzeug, weil nur das Messer ersetzt wird. Diese Ausführung misst Ø 17 mm bei Schaft 20 x 50 mm.

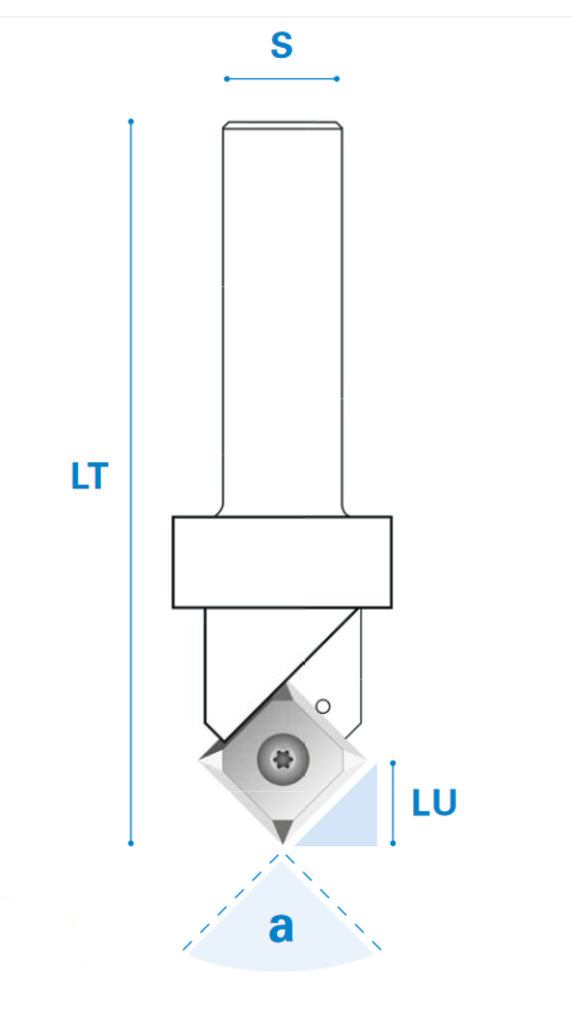

• TECHNISCHE DATEN & ABMESSUNGEN: Ø 17 mm, Arbeitslänge 8,3 mm, Gesamtlänge 83 mm, Schaft 20 x 50 mm, Schneidenzahl 1, Rechtslauf. Artikelnummer 158.450.20.08, EAN 4044385318400.
• EINSATZBEREICH & ZIELGRUPPE: Ausgelegt für Tischlerei, Ladenbau und CNC-Fertigung. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Die V-förmige Schneide erzeugt eine Nut mit 92°-Öffnung. Wird bis kurz vor die Deckschicht gefräst, lässt sich die Platte an dieser Linie falten und es entsteht eine Ecke ohne sichtbare Fuge. Dieselbe Geometrie schneidet Zier- und Schriftnuten und fast Kanten an.

• Faltecken – Korpusecken aus einer Platte, ohne sichtbare Verbindung.
• Zier- und Schriftnuten – Gravuren und dekorative Nuten in Sichtflächen.
• Anfasen – Kanten an Hartholz und Plattenwerkstoffen brechen.

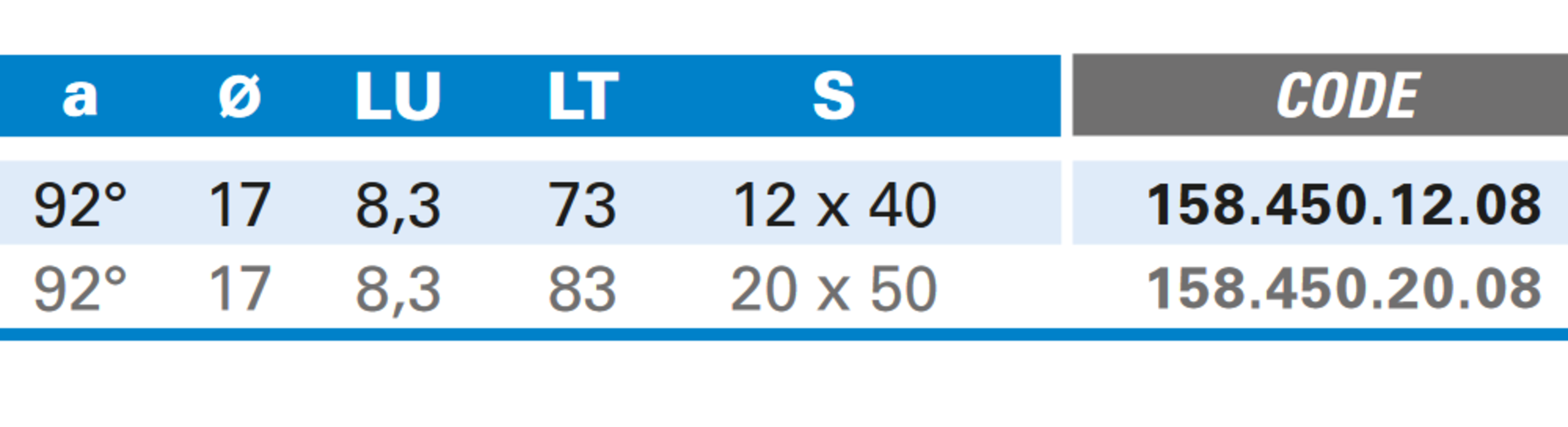

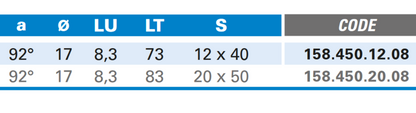

Technische Daten

Produkteigenschaften

Häufige Fragen

Kann ich mit dem Fräser senkrecht eintauchen?
Ja. Die Bohrschneide an der Stirn räumt beim Eintauchen den Grund aus, ein Vorbohren ist nicht nötig.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 20 x 50 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Wie tief kann ich damit arbeiten?
Die nutzbare Arbeitslänge beträgt 8,3 mm. Tiefer sollte nicht zugestellt werden, weil sonst der Schaft in den Schnitt läuft.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Bleibt der Fräsdurchmesser nach dem Messerwechsel gleich?
Ja. Das Wendemessersystem ist so konstruiert, dass der Durchmesser von 17 mm nach jedem Wechsel exakt erhalten bleibt.

Ersatzteile für dieses Werkzeug

• 901.120.12.92 – Wendeplatten-Bohrschneide 12x12x1,5 mm, 4 Stück je Werkzeug
• 902.035.06.60 – Befestigungsschraube
• 901.120.12.60 – Wendemesser
• 901.120.03.CO – Wendemesser
• 901.120.04.CV – Wendemesser
• 901.120.05.CO – Wendemesser
