WPL - Wende-Bündigfräser mit wechselseitigem Achswinkel und Kugellager | aus Hartmetall | Z2 Rechtslauf | Ø 22 mm | Schaft 8 x 30 mm | Arbeitslänge 30/45 mm

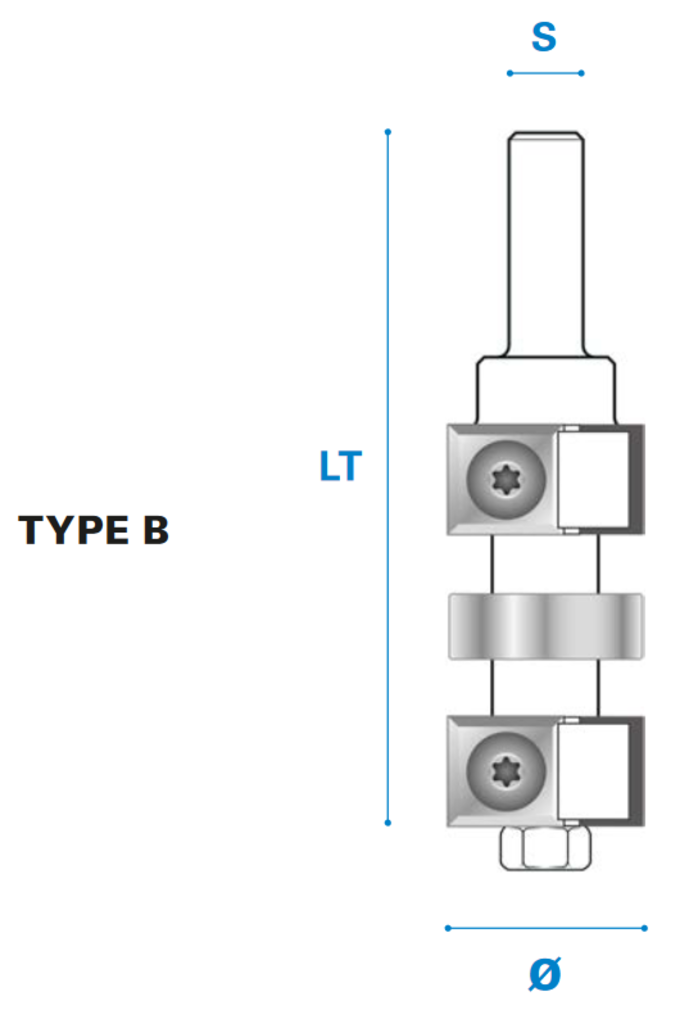

WENDE-BÜNDIGFRÄSER MIT wechselseitigem Achswinkel und Kugellager von Cut360, Type B. Ausführung: Ø 22 mm, Arbeitslänge 30/45 mm, Gesamtlänge 90 mm, Schaft 8 x 30 mm.

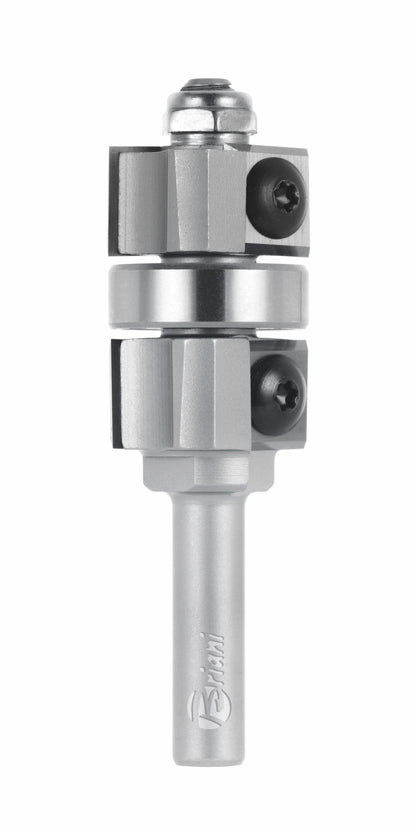

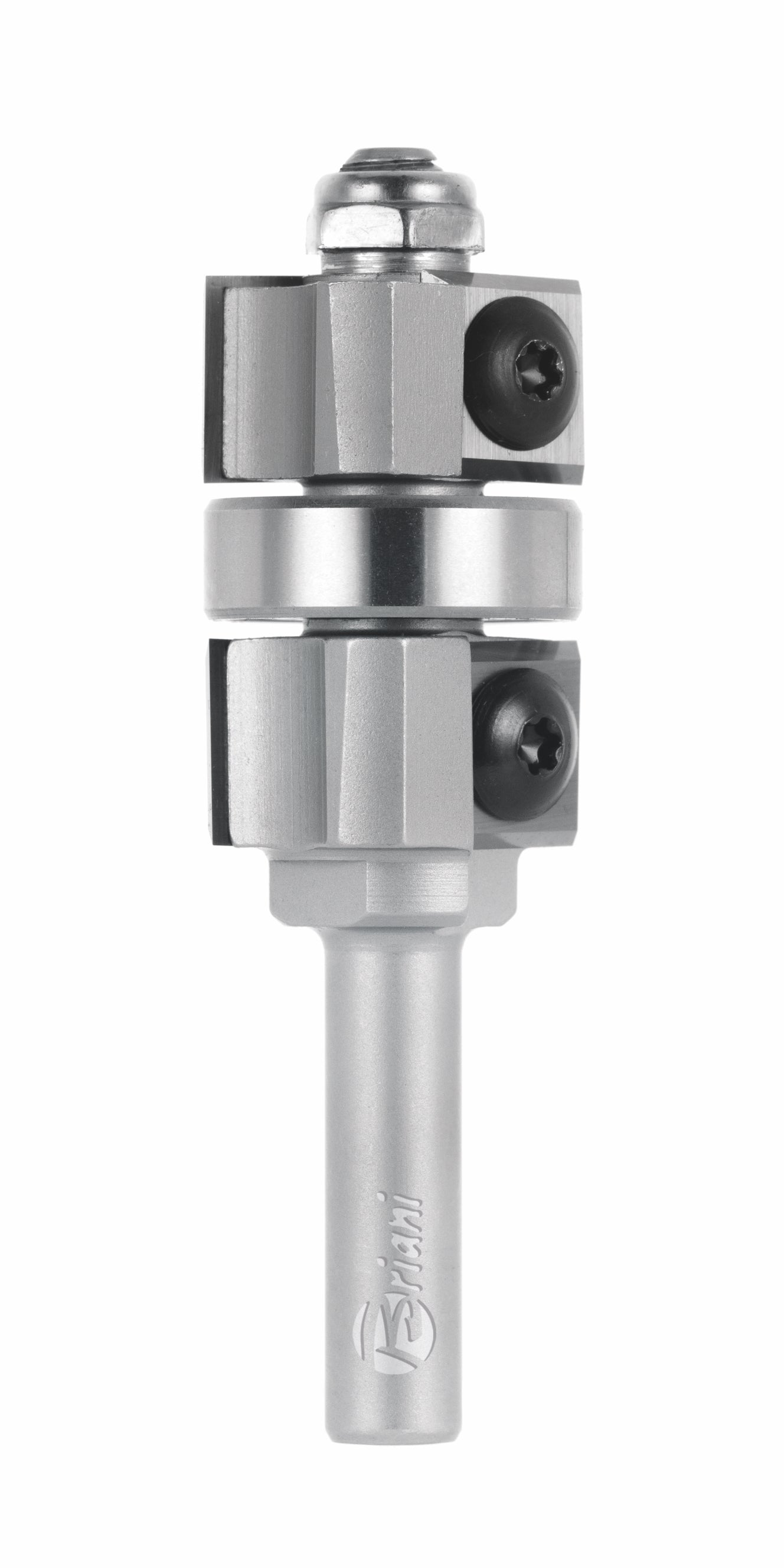

Zwei Messerreihen mit gegenläufigem Achswinkel, dazwischen das Anlaufkugellager. Type B deckt Materialstärken von 30 bis 45 mm ab.

• BEIDSEITIG AUSRISSFREI: Die obere Messerreihe schneidet nach unten, die untere nach oben. Die Fasern werden von beiden Seiten in die Platte hineingezogen statt herausgerissen – die entscheidende Eigenschaft bei beschichteten Platten, Melamin und Furnier, wo jeder Ausriss sichtbar bleibt.
• EIN DURCHGANG STATT ZWEI: Ober- und Unterkante werden gleichzeitig sauber. Ein Wenden des Werkstücks oder ein zweiter Arbeitsgang entfällt.
• KEIN NACHSCHÄRFEN, KONSTANTER DURCHMESSER: Ist eine Schneidkante stumpf, wird das Messer gewendet. Der Fräsdurchmesser bleibt exakt erhalten, die Maschineneinstellung geht nicht verloren.
• AUSGELEGT FÜR 30 BIS 45 MM: Type B arbeitet Materialstärken von 30 bis 45 mm ab. Für andere Stärken gibt es die zweite Ausführung dieser Reihe.

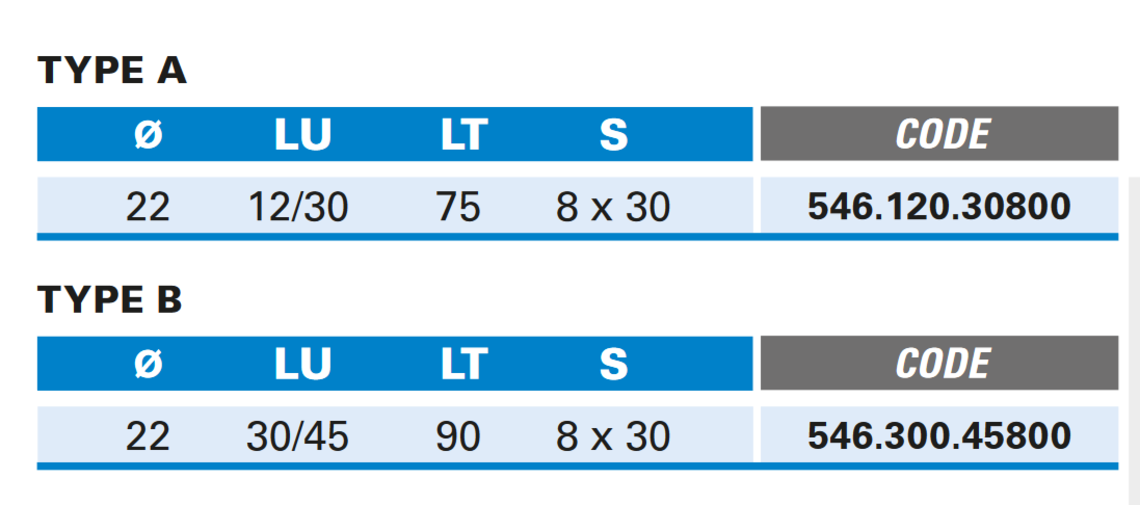

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 22 mm, Arbeitslänge 30/45 mm, Gesamtlänge 90 mm, Schaft 8 x 30 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 546.300.45800, EAN 4044385326450.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 8-mm-Spannzange. Handvorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Der wechselseitige Achswinkel ist die Antwort auf das klassische Problem beim Bündigfräsen beschichteter Platten: Ein Fräser mit nur einer Schnittrichtung erzeugt an einer der beiden Kanten Ausrisse. Hier arbeiten zwei gegenläufige Messerreihen, die Späne werden zur Plattenmitte hin abgeführt. Das Anlaufkugellager läuft an Schablone oder Werkstück und gibt die Kontur vor.

• Beschichtete Platten – Melamin, HPL und Furnier ohne Ausriss an beiden Kanten.
• Materialstärke 30 bis 45 mm – auf diesen Bereich ausgelegt.
• Schablonenarbeit – Kontur über das Anlaufkugellager.
• Möbel- und Innenausbau – Fronten, Böden, Korpusteile in Serie.

Technische Daten

Produkteigenschaften

Häufige Fragen

Was bringt der wechselseitige Achswinkel?
Die beiden Messerreihen schneiden gegenläufig. Dadurch werden die Holzfasern an Ober- und Unterkante jeweils in die Platte gedrückt statt herausgerissen. Bei beschichteten Platten ist das der Unterschied zwischen einer sauberen und einer ausgefransten Kante.

Für welche Materialstärke ist Type B gedacht?
Für 30 bis 45 mm. Dünneres Material wird nicht von beiden Messerreihen erfasst, dickeres passt nicht in die Arbeitslänge.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 8 x 30 mm und passt damit in jede handelsübliche Oberfräse mit 8-mm-Spannzange.

Welches Wendemesser passt als Ersatz?
Die Wendeplatte 12 x 12 x 1,5 mm, Artikelnummer 901.120.12.00. Beachten Sie, dass für die beiden Messerreihen zwei verschiedene Schraubenlängen verbaut sind.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Ersatzteile für dieses Werkzeug

• 901.120.12.00 – Wendemesser 12 x 12 x 1,5, Z4
• 902.040.04.90 – Befestigungsschraube TORX®15 M4x4, D9 L6
• 902.040.06.90 – Befestigungsschraube TORX®15 M4x6, D9 L8
• 904.220.08.00 – Anlaufkugellager Ø22/8 H7
• 902.060.00.DA – Sechskantmutter M6
• 905.080.11.75 – Distanzring 11 x 8 x 7,5 – nur Type B

Optional

• 903.150.00.00 – Schlüssel TORX®15
