WPL - Wendeplatten-Bündigfräser | aus Hartmetall | Z2 Rechtslauf | Ø 19 mm | Schaft 12 x 40 mm | Arbeitslänge 29,5 mm x Gesamtlänge 72 mm

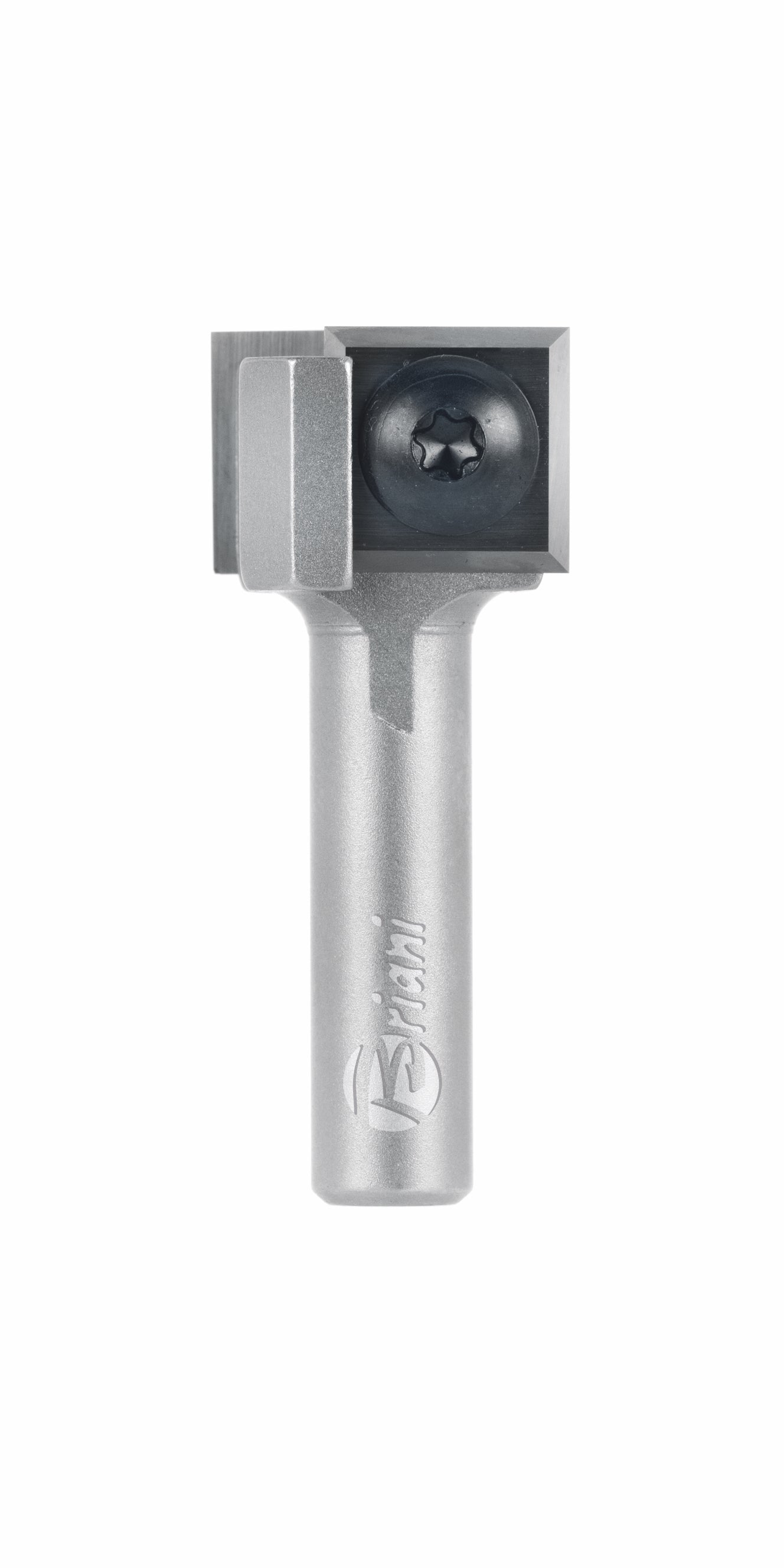

WENDEPLATTEN-BÜNDIGFRÄSER von Cut360. Ausführung: Ø 19 mm, Arbeitslänge 29,5 mm, Gesamtlänge 72 mm, Schaft 12 x 40 mm.

Bündigfräser mit geraden Wendemessern, Ø 19 mm in Arbeitslängen von 12 bis 49,5 mm und drei Schaftmaßen. Ohne Anlauflager – geführt wird über Anschlag, Kopierhülse oder Schablone.

• GERADE SCHNEIDE, SAUBERE KANTE: Zwei gerade Wendemesser aus Hartmetall erzeugen eine exakt rechtwinklige Kante über die volle Arbeitslänge von 29,5 mm – ohne Absatz, ohne Nacharbeit.
• KEIN NACHSCHÄRFEN, KONSTANTER DURCHMESSER: Ist eine Schneidkante stumpf, wird das Messer gewendet. Der Fräsdurchmesser bleibt exakt erhalten, die Maschineneinstellung geht nicht verloren.
• ERSATZMESSER ÜBER DIE LU-KENNZEICHNUNG: Die Nutzlänge steht als LU am Werkzeug und bestimmt das Messer: LU 29,5 bedeutet Wendeplatte 29,5 x 12 x 1,5 mm, Artikel 901.295.12.00. Nicht über den Fräserdurchmesser bestellen.
• HAND, MASCHINE UND CNC: Freigegeben für Handvorschub, mechanischen Vorschub und CNC-Bearbeitungszentren – als einziges Werkzeug dieser Reihe ohne Beschränkung auf Handvorschub.

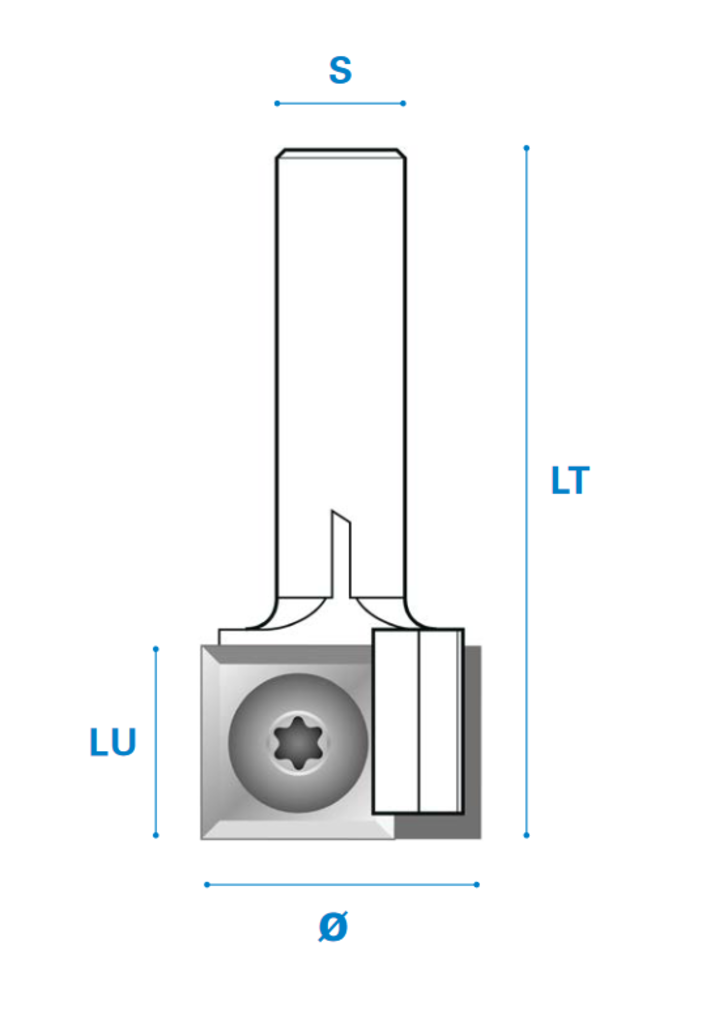

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 19 mm, Arbeitslänge 29,5 mm, Gesamtlänge 72 mm, Schaft 12 x 40 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 543.190.30120, EAN 4044385326412.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 12-mm-Spannzange. Hand-, Maschinen- und CNC-Vorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Der Fräser besitzt kein Anlaufkugellager. Die Kontur gibt stattdessen ein Anschlag, eine Kopierhülse oder eine aufgelegte Schablone vor. Das macht ihn flexibler als ein lagergeführtes Werkzeug: Am Frästisch läuft er gegen den Anschlag, an der Oberfräse gegen die Kopierhülse, an der CNC gegen die programmierte Bahn.

• Bündigfräsen – Überstände von Umleimern, Furnier und Aufdopplungen abarbeiten.
• Schablonenfräsen – Serienteile mit gleicher Kontur bis 29,5 mm Materialstärke.
• Nutfräsen am Anschlag – gerade Schneide über die volle Arbeitslänge.
• CNC-Bahnfräsen – freigegeben für maschinellen Vorschub.

Technische Daten

Produkteigenschaften

Häufige Fragen

Hat der Fräser ein Anlaufkugellager?
Nein. Dieses Werkzeug wird über Anschlag, Kopierhülse oder Schablone geführt. Wenn Sie eine Führung direkt am Werkstück brauchen, sind die Bündigfräser mit Kugellager die passende Wahl.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 12 x 40 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Wie tief kann ich damit arbeiten?
Die nutzbare Arbeitslänge beträgt 29,5 mm. Darüber hinaus schneidet das Werkzeug nicht.

Welches Wendemesser passt als Ersatz?
Maßgeblich ist die Kennzeichnung LU am Werkzeug, nicht der Durchmesser. Hier ist es LU 29,5 und damit die Wendeplatte 29,5 x 12 x 1,5 mm, Artikelnummer 901.295.12.00. Es werden 2 Stück je Werkzeug benötigt.

Darf ich den Fräser an der CNC einsetzen?
Ja. Dieses Werkzeug ist für Handvorschub, mechanischen Vorschub und CNC freigegeben.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Ersatzteile für dieses Werkzeug

• 901.295.12.00 – Wendemesser 29,5 x 12 x 1,5 mm, Z4, 2 Stück je Werkzeug
• 902.040.06.90 – Befestigungsschraube TORX®15 M4x6, D9 L8

Optional

• 903.150.00.00 – Schlüssel TORX®15
