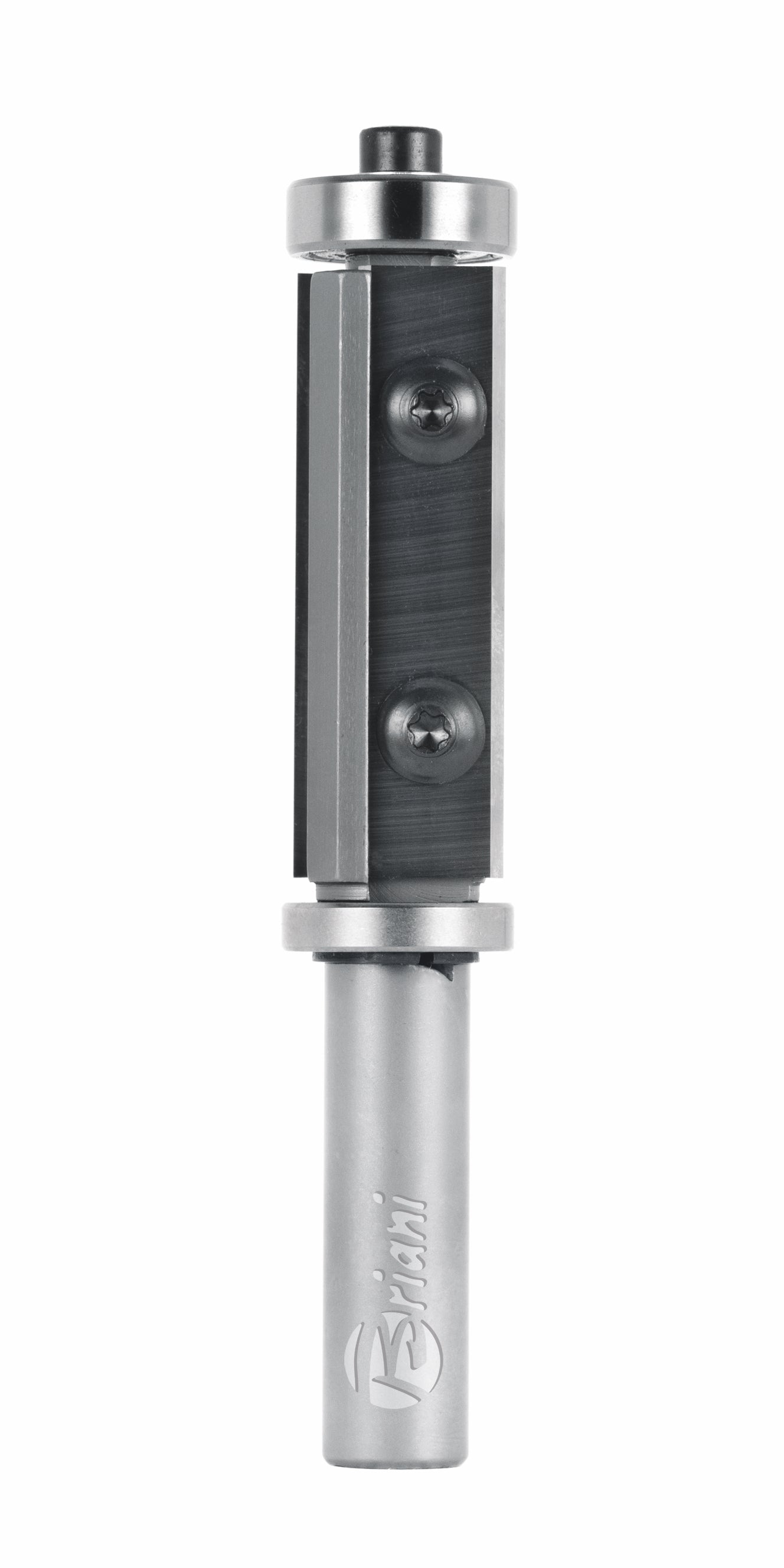

WPL - Bündigfräser mit doppeltem Kugellager und Wendemesser | aus Hartmetall | Z2 Rechtslauf | Ø 16 mm | Schaft 8 x 30 mm | Arbeitslänge 29,5 mm x Gesamtlänge 77 mm

BÜNDIGFRÄSER MIT doppeltem Kugellager und Wendemesser von Cut360. Ausführung: Ø 16 mm, Arbeitslänge 29,5 mm, Gesamtlänge 77 mm, Schaft 8 x 30 mm.

Bündigfräser mit zwei Anlaufkugellagern und Wendemessern, Ø 16 bis 22,2 mm in Arbeitslängen von 29,5 bis 50 mm. Lager oben und unten für beidseitige Führung.

• FÜHRUNG AM KUGELLAGER, SCHNITT NUR AM UMFANG: Das Werkzeug trägt an der Stirnseite ein Anlaufkugellager und hat dort keine Schneide. Es schneidet ausschließlich am Umfang entlang einer Kante oder Schablone. Eintauchen ins volle Material ist nicht möglich.
• BEIDSEITIGE FÜHRUNG: Zwei Lager – eines am Schaftende, eines an der Stirn – erlauben das Führen von beiden Seiten. Das Werkstück muss nicht gewendet werden, wenn die Faserrichtung einen Wechsel der Fräsrichtung verlangt.
• ERSATZMESSER ÜBER DIE LU-KENNZEICHNUNG: Die Nutzlänge steht als LU am Werkzeug und bestimmt das Messer: LU 29,5 bedeutet Wendeplatte 29,5 x 9 x 1,5 mm, Artikel 901.295.09.00. Nicht über den Fräserdurchmesser bestellen.

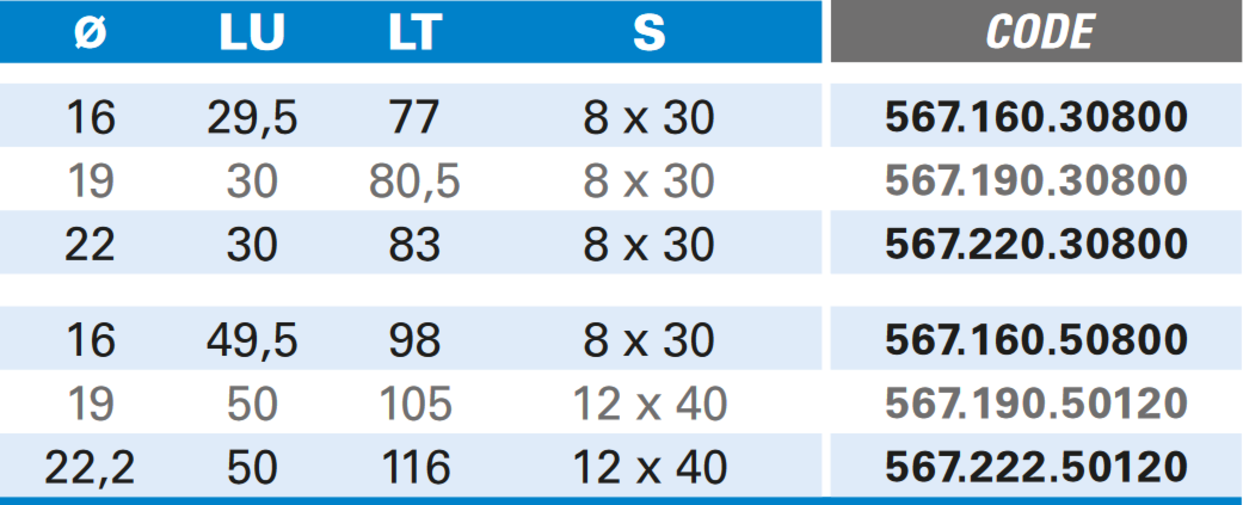

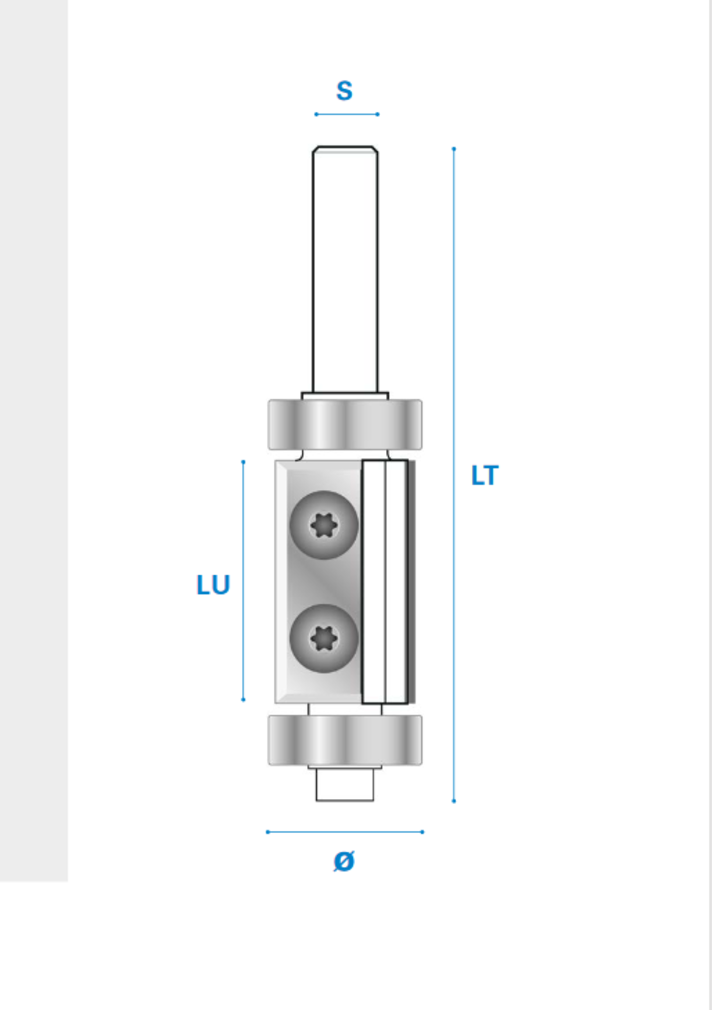

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 16 mm, Arbeitslänge 29,5 mm, Gesamtlänge 77 mm, Schaft 8 x 30 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 567.160.30800, EAN 4044385326573.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 8-mm-Spannzange. Handvorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Zwei Lager – eines am Schaftende, eines an der Stirn – erlauben das Führen von beiden Seiten. Das Werkstück muss nicht gewendet werden, wenn die Faserrichtung einen Wechsel der Fräsrichtung verlangt. Bei langen Arbeitslängen trägt das zweite Lager außerdem zur Stabilität bei. Angesetzt wird immer seitlich an einer vorhandenen Kante oder an einer Schablone – für Ausschnitte aus dem Vollen ist ein Fräser mit Bohrschneide nötig, die Kontur lässt sich anschließend hiermit auf Maß bringen.

• Beidseitige Führung – Fräsrichtung wechseln, ohne das Werkstück zu wenden.
• Kanten und Umleimer – Bis 29,5 mm Arbeitslänge in einem Durchgang.
• Ausrissfreie Sichtseite – Fräsrichtung passend zur Faserlage wählen.
• Saubere Anlauffläche – Schablone oder Kante müssen gerade und leimfrei sein.

Technische Daten

Produkteigenschaften

Häufige Fragen

Kann ich mit dem Fräser senkrecht eintauchen?
Nein. An der Stirnseite sitzt ein Anlaufkugellager, dort ist keine Schneide. Das Werkzeug hat keine Bohrschneide und kann nicht in das Material eintauchen. Es wird seitlich an eine vorhandene Kante oder an eine Schablone angesetzt und schneidet nur am Umfang. Für Taschen und Ausschnitte aus dem Vollen brauchen Sie einen Nutfräser mit Bohrschneide.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 8 x 30 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Wie tief kann ich damit arbeiten?
Die nutzbare Arbeitslänge beträgt 29,5 mm. Mehr gibt die Schneide nicht her – oberhalb davon folgt das zweite Anlaufkugellager, das auf dem Werkstück laufen soll und nicht schneidet.

Welches Wendemesser passt als Ersatz?
Maßgeblich ist die Kennzeichnung LU am Werkzeug, nicht der Durchmesser. Hier ist es LU 29,5 und damit die Wendeplatte 29,5 x 9 x 1,5 mm, Artikelnummer 901.295.09.00. Es werden 2 Stück je Werkzeug benötigt.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Bleibt der Fräsdurchmesser nach dem Messerwechsel gleich?
Ja. Das Wendemessersystem ist so konstruiert, dass der Durchmesser von 16 mm nach jedem Wechsel exakt erhalten bleibt.

Ersatzteile für dieses Werkzeug

• 901.295.09.00 – Wendemesser 29,5 x 9 x 1,5 mm, Z4, 2 Stück je Werkzeug
• 902.040.04.58 – Befestigungsschraube TORX®15 M4x4, D5,6 L6,2
• 904.160.05.00 – Anlaufkugellager Stirnseite Ø16/5 H5
• 904.160.08.00 – Anlaufkugellager Schaftseite Ø16/8 H5
• 905.030.07.05 – Sicherungsring d3,2 D7 S0,5
• 902.030.06.00 – Befestigungsschraube Innensechskant 2,5, M3x6
• 907.080.00.ES – Sicherungsring Schaft S8

Optional

• 903.150.00.00 – Schlüssel TORX®15
• 903.025.00.00 – Schlüssel Innensechskant 2,5
