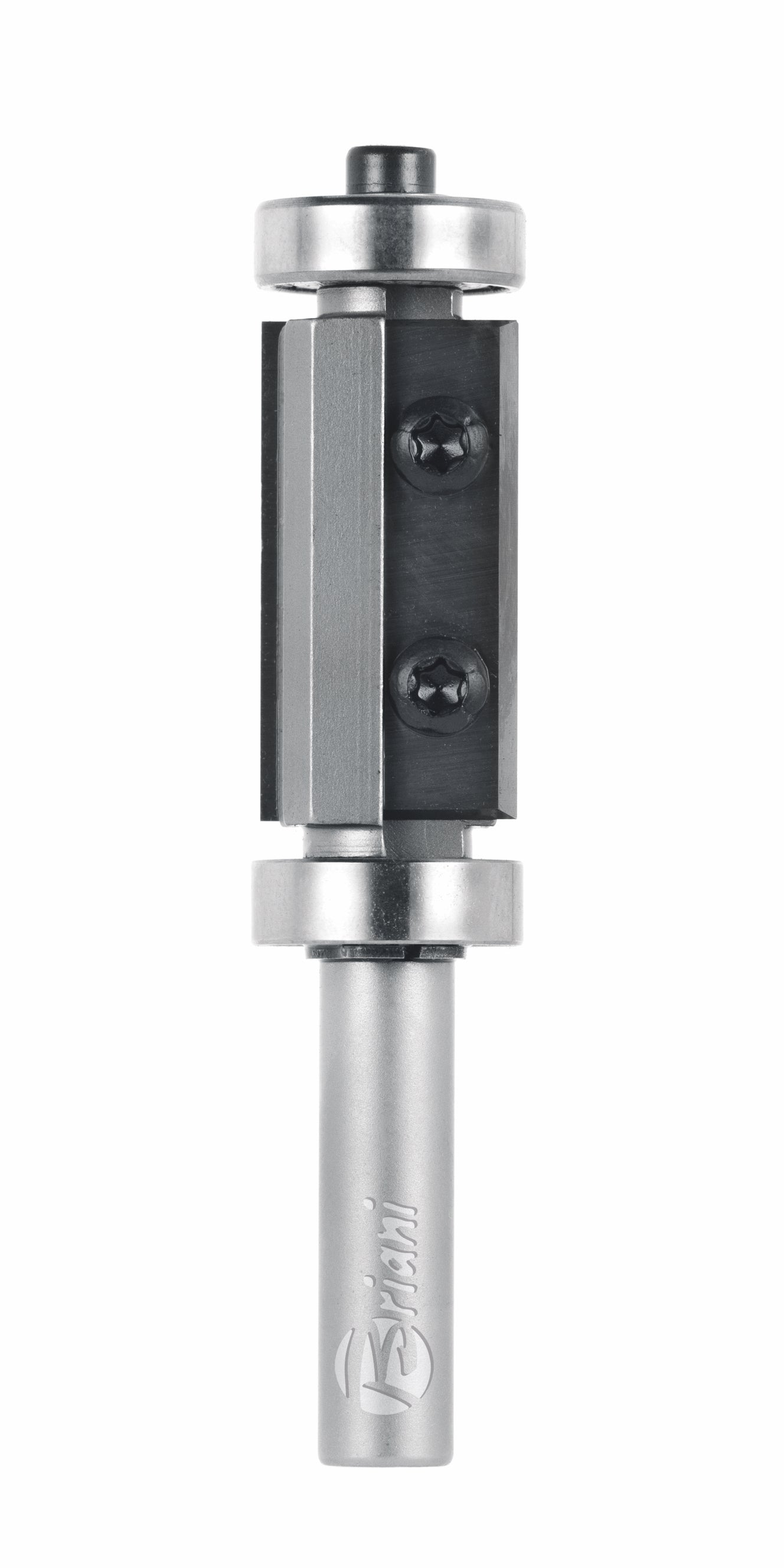

WPL - Bündigfräser mit doppeltem Kugellager und Wendemesser | aus Hartmetall | Z2 Rechtslauf | Ø 22,2 mm | Schaft 12 x 40 mm | Arbeitslänge 50 mm x Gesamtlänge 116 mm

BÜNDIGFRÄSER MIT doppeltem Kugellager und Wendemesser von Cut360. Ausführung: Ø 22,2 mm, Arbeitslänge 50 mm, Gesamtlänge 116 mm, Schaft 12 x 40 mm.

Bündigfräser mit zwei Anlaufkugellagern und Wendemessern, Ø 16 bis 22,2 mm in Arbeitslängen von 29,5 bis 50 mm. Lager oben und unten für beidseitige Führung.

• FÜHRUNG AM KUGELLAGER, SCHNITT NUR AM UMFANG: Das Werkzeug trägt an der Stirnseite ein Anlaufkugellager und hat dort keine Schneide. Es schneidet ausschließlich am Umfang entlang einer Kante oder Schablone. Eintauchen ins volle Material ist nicht möglich.
• BEIDSEITIGE FÜHRUNG: Zwei Lager – eines am Schaftende, eines an der Stirn – erlauben das Führen von beiden Seiten. Das Werkstück muss nicht gewendet werden, wenn die Faserrichtung einen Wechsel der Fräsrichtung verlangt.
• ERSATZMESSER ÜBER DIE LU-KENNZEICHNUNG: Die Nutzlänge steht als LU am Werkzeug und bestimmt das Messer: LU 50 bedeutet Wendeplatte 50 x 12 x 1,5 mm, Artikel 901.500.12.00. Nicht über den Fräserdurchmesser bestellen.

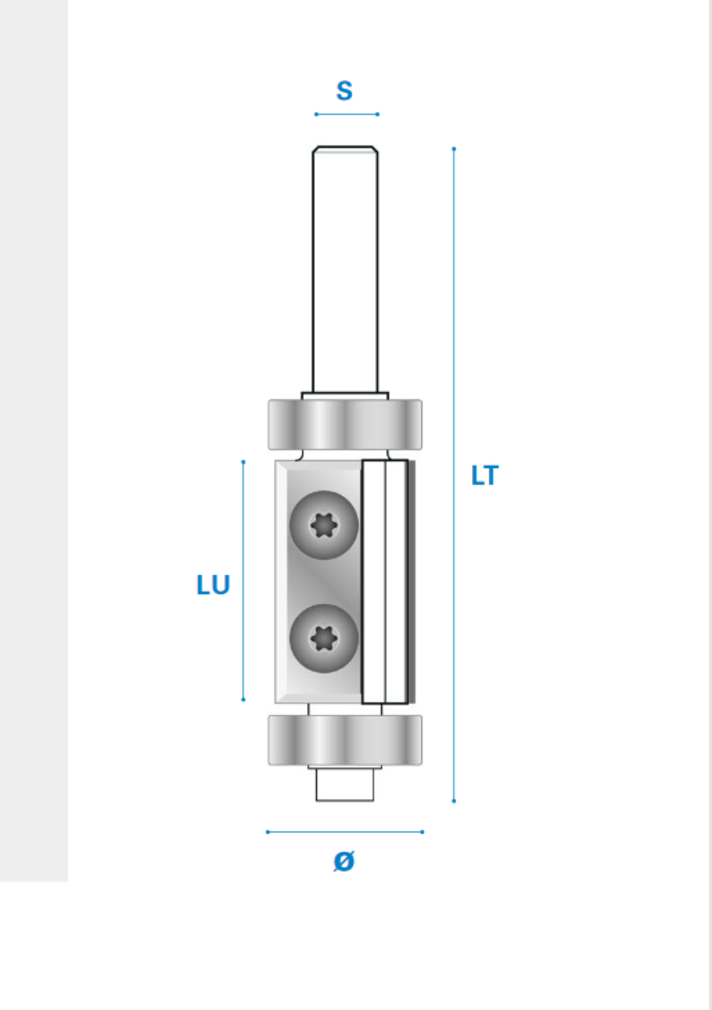

• TECHNISCHE DATEN UND ABMESSUNGEN: Ø 22,2 mm, Arbeitslänge 50 mm, Gesamtlänge 116 mm, Schaft 12 x 40 mm, Schneidenzahl 2, Rechtslauf. Artikelnummer 567.222.50120, EAN 4044385326627.
• EINSATZBEREICH UND ZIELGRUPPE: Für Tischlerei, Schreinerei, Möbel- und Innenausbau sowie den gehobenen Heimwerker mit 12-mm-Spannzange. Handvorschub. Geeignet für Holz, Holzwerkstoffe wie MDF, Spanplatte und Multiplex. In Europa gefertigt.

Wofür wird dieses Werkzeug eingesetzt?

Zwei Lager – eines am Schaftende, eines an der Stirn – erlauben das Führen von beiden Seiten. Das Werkstück muss nicht gewendet werden, wenn die Faserrichtung einen Wechsel der Fräsrichtung verlangt. Bei langen Arbeitslängen trägt das zweite Lager außerdem zur Stabilität bei. Angesetzt wird immer seitlich an einer vorhandenen Kante oder an einer Schablone – für Ausschnitte aus dem Vollen ist ein Fräser mit Bohrschneide nötig, die Kontur lässt sich anschließend hiermit auf Maß bringen.

• Beidseitige Führung – Fräsrichtung wechseln, ohne das Werkstück zu wenden.
• Lange Kanten – Bis 50 mm Arbeitslänge in einem Durchgang.
• Ausrissfreie Sichtseite – Fräsrichtung passend zur Faserlage wählen.
• Saubere Anlauffläche – Schablone oder Kante müssen gerade und leimfrei sein.

Technische Daten

Produkteigenschaften

Häufige Fragen

Kann ich mit dem Fräser senkrecht eintauchen?
Nein. An der Stirnseite sitzt ein Anlaufkugellager, dort ist keine Schneide. Das Werkzeug hat keine Bohrschneide und kann nicht in das Material eintauchen. Es wird seitlich an eine vorhandene Kante oder an eine Schablone angesetzt und schneidet nur am Umfang. Für Taschen und Ausschnitte aus dem Vollen brauchen Sie einen Nutfräser mit Bohrschneide.

Welchen Schaft hat das Werkzeug?
Der Schaft misst 12 x 40 mm. Prüfen Sie vor dem Einsatz, ob Spannzange oder Aufnahme Ihrer Maschine dieses Maß führt.

Wie tief kann ich damit arbeiten?
Die nutzbare Arbeitslänge beträgt 50 mm. Mehr gibt die Schneide nicht her – oberhalb davon folgt das zweite Anlaufkugellager, das auf dem Werkstück laufen soll und nicht schneidet.

Welches Wendemesser passt als Ersatz?
Maßgeblich ist die Kennzeichnung LU am Werkzeug, nicht der Durchmesser. Hier ist es LU 50 und damit die Wendeplatte 50 x 12 x 1,5 mm, Artikelnummer 901.500.12.00. Es werden 2 Stück je Werkzeug benötigt.

Für welche Werkstoffe ist das Werkzeug geeignet?
Für Massivholz, Sperrholz, MDF, Spanplatte und beschichtete Plattenwerkstoffe. Für Metall ist es nicht bestimmt.

Bleibt der Fräsdurchmesser nach dem Messerwechsel gleich?
Ja. Das Wendemessersystem ist so konstruiert, dass der Durchmesser von 22,2 mm nach jedem Wechsel exakt erhalten bleibt.

Ersatzteile für dieses Werkzeug

• 901.500.12.00 – Wendemesser 50 x 12 x 1,5 mm, Z4, 2 Stück je Werkzeug
• 902.040.06.90 – Befestigungsschraube TORX®15 M4x6, D9 L8
• 904.222.95200 – Anlaufkugellager Stirnseite Ø22,2/9,52 H7,1
• 904.222.12700 – Anlaufkugellager Schaftseite Ø22,2/12,7 H7
• 905.060.12.16 – Sicherungsring d6,4 D12 S1,6
• 902.060.08.00 – Befestigungsschraube Innensechskant 5, M6x8
• 907.120.00.ES – Sicherungsring Schaft S12

Optional

• 903.150.00.00 – Schlüssel TORX®15
• 903.050.00.00 – Schlüssel Innensechskant 5

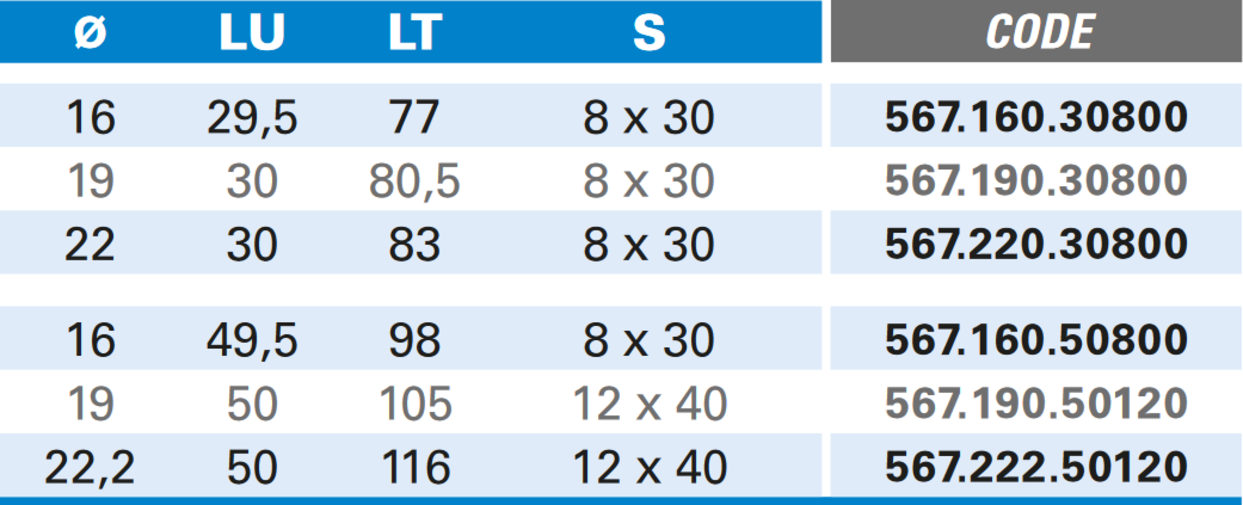

Weitere Ausführungen
